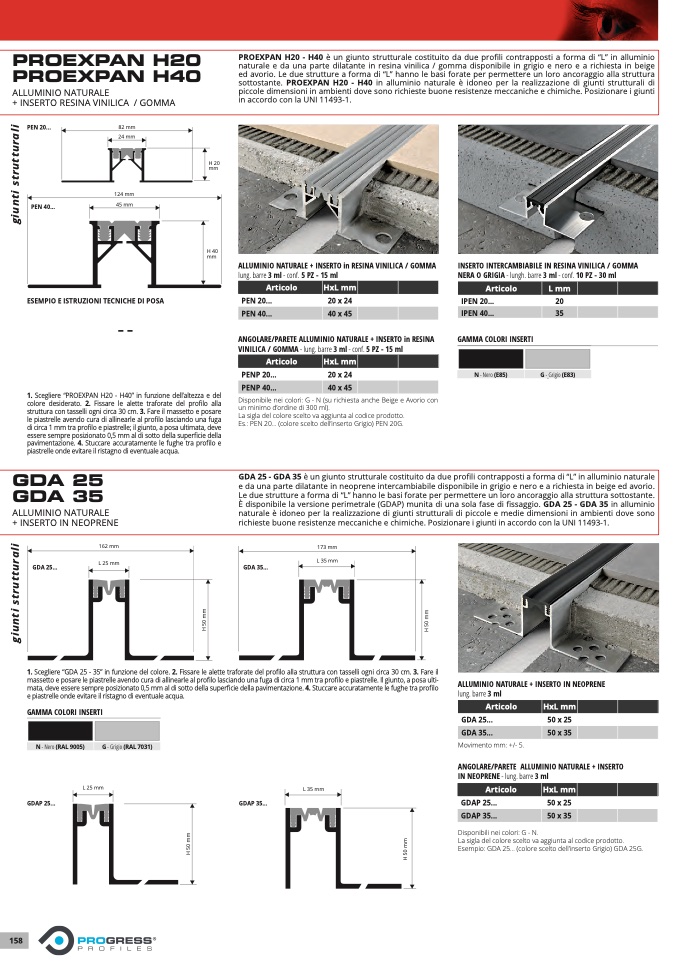

PROEXPAN H20
PROEXPAN H40
ALLUMINIO NATURALE
+ INSERTO RESINA VINILICA / GOMMA
g
i
u
n
t
i
s
t
r
u
t
t
u
r
a
l
i
PEN 20...
82 mm
24 mm
PROEXPAN H20 - H40 è un giunto strutturale costituito da due pro
fili contrapposti a forma di “L” in alluminio
naturale e da una parte dilatante in resina vinilica / gomma disponibile in grigio e nero e a richiesta in beig
e
ed avorio. Le due strutture a forma di “L” hanno le basi forate per permettere un loro ancoraggio alla struttura
sottostante. PROEXPAN H20 - H40 in alluminio naturale è idoneo per la realizzazione di giunti strutturali d
i
piccole dimensioni in ambienti dove sono richieste buone resistenze meccaniche e chimiche. Posizionare i giunti
in accordo con la UNI 11493-1
.
H 20
mm
124 m
m
PEN 40...
45 mm
H 40
mm
ESEMPIO E ISTRUZIONI TECNICHE DI POS
A
INSERTO INTERCAMBIABILE IN RESINA VINILICA / GOMMA
NERA O GRIGIA - lungh. barre 3 ml - conf. 10 PZ - 30 m
l
Articolo
L m
m
IPEN 20...
2
0
IPEN 40...
3
5
GAMMA COLORI INSERTI
N - Nero (RAL 9005)
N - Nero (E85)
G - Grigio (RAL 7035
)
G - Grigio (E83)
ALLUMINIO NATURALE + INSERTO in RESINA VINILICA / GOMMA
lung. barre 3 ml - conf. 5 PZ - 15 ml
Articolo
HxL m
m
PEN 20...
20 x 24
PEN 40...
40 x 45
ANGOLARE/PARETE ALLUMINIO NATURALE + INSERTO in RESINA
VINILICA / GOMMA - lung. barre 3 ml - conf. 5 PZ - 15 ml
Articolo
HxL m
m
PENP 20...
20 x 24
PENP 40...
40 x 45
1. Scegliere “PROEXPAN H20 - H40” in funzione dell’altezza e del
colore desiderato. 2. Fissare le alette traforate del pro
filo all
a
struttura con tasselli ogni circa 30 cm. 3. Fare il massetto e posare
le piastrelle avendo cura di allinearle al profilo lasciando una fuga
di circa 1 mm tra profilo e piastrelle; il giunto, a posa ultimata, deve
essere sempre posizionato 0,5 mm al di sotto della superficie della
pavimentazione. 4. Stuccare accuratamente le fughe tra profilo e
piastrelle onde evitare il ristagno di eventuale acqua.
Disponibile nei colori: G - N (su richiesta anche Beige e Avorio co
n
un minimo d’ordine di 300 ml).
La sigla del colore scelto va aggiunta al codice prodotto
.
Es.: PEN 20... (colore scelto dell’inserto Grigio) PEN 20G
.
GDA 25
GDA 25 - GDA 35 è un giunto strutturale costituito da due pro
fili contrapposti a forma di “L” in alluminio natural
e
e da una parte dilatante in neoprene intercambiabile disponibile in grigio e nero e a richiesta in beige ed avorio
.
GDA 35
Le due strutture a forma di “L” hanno le basi forate per permettere un loro ancoraggio alla struttura sottostante
.
È
d
i
s
ponibile la versione perimetrale (GDAP) munita di una sola fase di
fissaggio. GDA 25 - GDA 35 in alluminio
ALLUMINIO NATURALE
naturale è idoneo per la realizzazione di giunti strutturali di piccole e medie dimensioni in ambienti dove son
o
+ INSERTO IN NEOPRENE
richieste buone resistenze meccaniche e chimiche. Posizionare i giunti in accordo con la UNI 11493-1
.
g
i
u
n
t
i
s
t
r
u
t
t
u
r
a
l
i
162 m
m
173 mm
L 25 m
m
GDA 25...
L 35 m
m
GDA 35...
H
5
0
m
m
H
5
0
m
m
1. Scegliere “GDA 25 - 35” in funzione del colore. 2. Fissare le alette traforate del profilo alla struttura con tasselli ogni circa 30 cm. 3. Fare il
massetto e posare le piastrelle avendo cura di allinearle al pro
filo lasciando una fuga di circa 1 mm tra profilo e piastrelle. Il giunto, a posa ulti
-
mata, deve essere sempre posizionato 0,5 mm al di sotto della super
ficie della pavimentazione. 4. Stuccare accuratamente le fughe tra profilo
e piastrelle onde evitare il ristagno di eventuale acqua.
GAMMA COLORI INSERT
I
N - Nero (RAL 9005)
G - Grigio (RAL 7031)
L 25 m
m
GDAP 25...
GDAP 35...
L 35 m
m
H
5
0
m
m
H
5
0
m
m
ALLUMINIO NATURALE + INSERTO IN NEOPRENE
lung. barre 3 m
l
Articolo
HxL mm
GDA 25...
50 x 2
5
GDA 35...
50 x 3
5
Movimento mm: +/- 5
.
ANGOLARE/PARETE ALLUMINIO NATURALE + INSERT
O
IN NEOPRENE - lung. barre 3 m
l
Articolo
HxL m
m
GDAP 25...
50 x 2
5
GDAP 35...
50 x 3
5
Disponibili nei colori: G - N
.
La sigla del colore scelto va aggiunta al codice prodotto
.
Esempio: GDA 25... (colore scelto dell’inserto Grigio) GDA 25G
.
158
