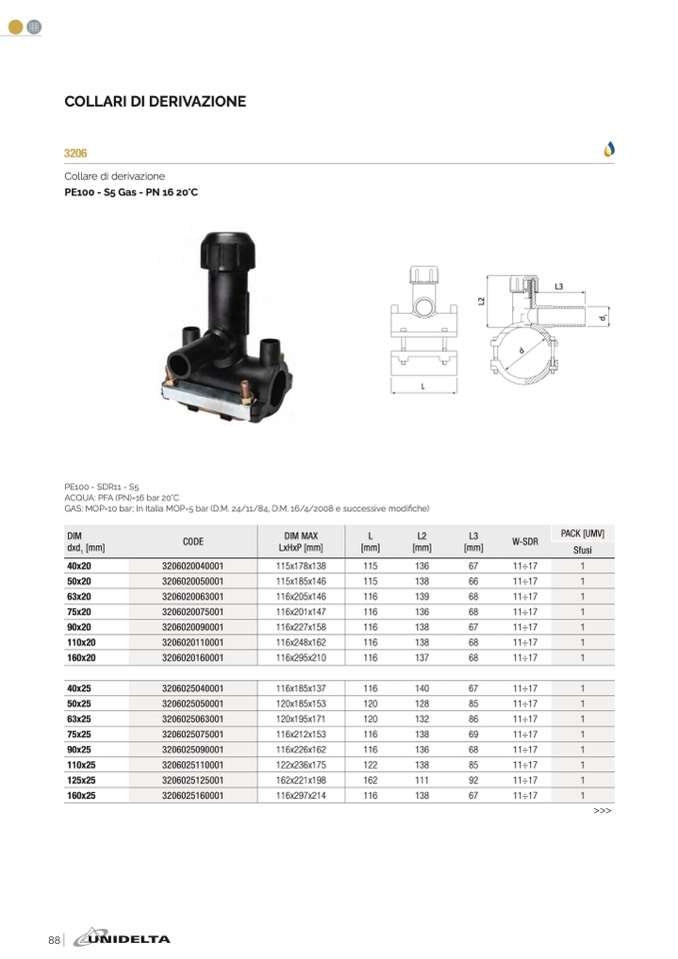

COLLARI DI DERIVAZION

E

320

6

Collare di derivazione

PE100 - S5 Gas - PN 16 20°

C

L

3

L

2

d

1

d

L

PE100 - SDR11 - S

5

ACQUA: PFA (PN)=16 bar 20°C

GAS: MOP=10 bar; In Italia MOP=5 bar (D.M. 24/11/84, D.M. 16/4/2008 e successive modi

fiche

)

DI

M

dxd1 [mm]

CODE

LxHxP [mm

]

DIM MAX

L

[mm]

L

2

[mm

]

L

3

[mm] W-SDR PACK [UMV

]

Sfus

i

40x20

3206020040001

115x178x138

115

136

67

11÷17

1

50x20

3206020050001

115x185x146

115

138

66

11÷17

1

63x20

3206020063001

116x205x146

116

139

68

11÷17

1

75x20

3206020075001

116x201x147

116

136

68

11÷17

1

90x20

3206020090001

116x227x158

116

138

67

11÷17

1

110x20

3206020110001

116x248x162

116

138

68

11÷17

1

160x20

3206020160001

116x295x210

116

137

68

11÷17

1

40x25

3206025040001

116x185x137

116

140

67

11÷17

1

50x25

3206025050001

120x185x153

120

128

85

11÷17

1

63x25

3206025063001

120x195x171

120

132

86

11÷17

1

75x25

3206025075001

116x212x153

116

138

69

11÷17

1

90x25

3206025090001

116x226x162

116

136

68

11÷17

1

110x25

3206025110001

122x236x175

122

138

85

11÷17

1

125x25

3206025125001

162x221x198

162

111

92

11÷17

1

160x25

3206025160001

116x297x214

116

138

67

11÷17

1

>>>
