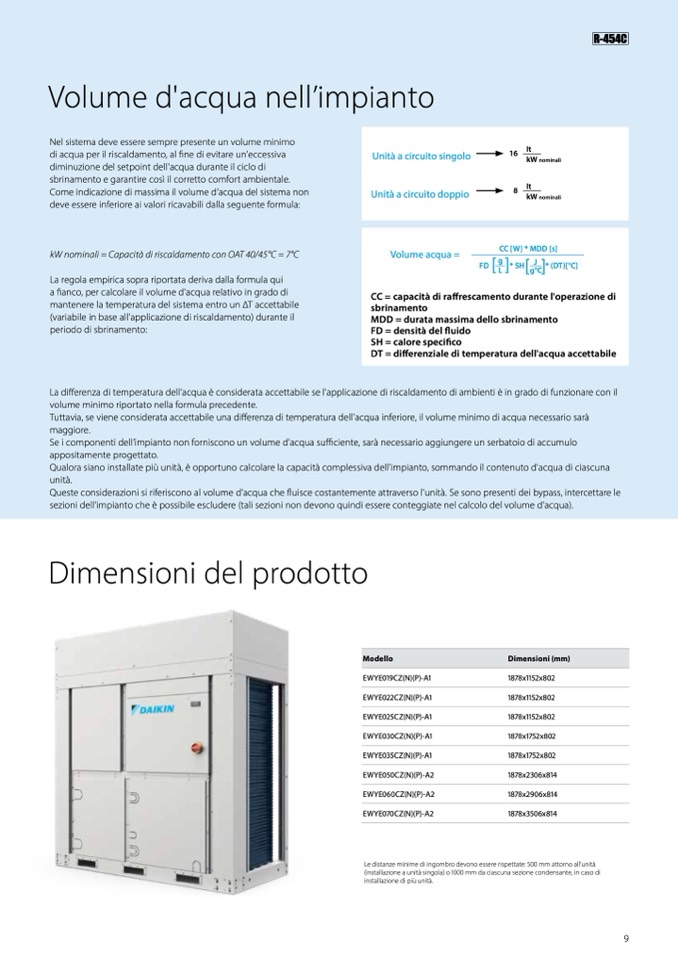

Nel sistema deve essere sempre presente un volume minimo
di acqua per il riscaldamento, al fine di evitare un'eccessiva
diminuzione del setpoint dell'acqua durante il ciclo di
sbrinamento e garantire così il corretto comfort ambientale.
Come indicazione di massima il volume d’acqua del sistema non
deve essere inferiore ai valori ricavabili dalla seguente formula:
kW nominali = Capacità di riscaldamento con OAT 40/45°C = 7°C
La regola empirica sopra riportata deriva dalla formula qui
a fianco, per calcolare il volume d'acqua relativo in grado di
mantenere la temperatura del sistema entro un ΔT accettabile
(variabile in base all'applicazione di riscaldamento) durante il
periodo di sbrinamento:
La differenza di temperatura dell'acqua è considerata accettabile se l'applicazione di riscaldamento di ambienti è in grado di funzionare con il
volume minimo riportato nella formula precedente.
Tuttavia, se viene considerata accettabile una differenza di temperatura dell'acqua inferiore, il volume minimo di acqua necessario sarà
maggiore.
Se i componenti dell’impianto non forniscono un volume d'acqua sufficiente, sarà necessario aggiungere un serbatoio di accumulo
appositamente progettato.
Qualora siano installate più unità, è opportuno calcolare la capacità complessiva dell'impianto, sommando il contenuto d'acqua di ciascuna
unità.
Queste considerazioni si riferiscono al volume d'acqua che fluisce costantemente attraverso l'unità. Se sono presenti dei bypass, intercettare le
sezioni dell'impianto che è possibile escludere (tali sezioni non devono quindi essere conteggiate nel calcolo del volume d'acqua).
Unità a circuito singolo
Unità a circuito doppio
16
It
kW nominali
8
It
kW nominali
Volume acqua =
CC [W] * MDD [s]
FD
g
* SH
J
* (DT)[°C]
L
g°C
CC = capacità di raffrescamento durante l'operazione di
sbrinamento
MDD = durata massima dello sbrinamento
FD = densità del fluido
SH = calore specifico
DT = differenziale di temperatura dell'acqua accettabile
EWYE019CZ(N)(P)-A1
EWYE022CZ(N)(P)-A1
EWYE025CZ(N)(P)-A1
EWYE030CZ(N)(P)-A1
EWYE035CZ(N)(P)-A1
EWYE050CZ(N)(P)-A2
EWYE060CZ(N)(P)-A2
EWYE070CZ(N)(P)-A2
1878x1152x802
1878x1152x802
1878x1152x802
1878x1752x802
1878x1752x802
1878x2306x814
1878x2906x814
1878x3506x814
Modello
Dimensioni (mm)
Le distanze minime di ingombro devono essere rispettate: 500 mm attorno all'unità
(installazione a unità singola) o 1000 mm da ciascuna sezione condensante, in caso di
installazione di più unità.
9
