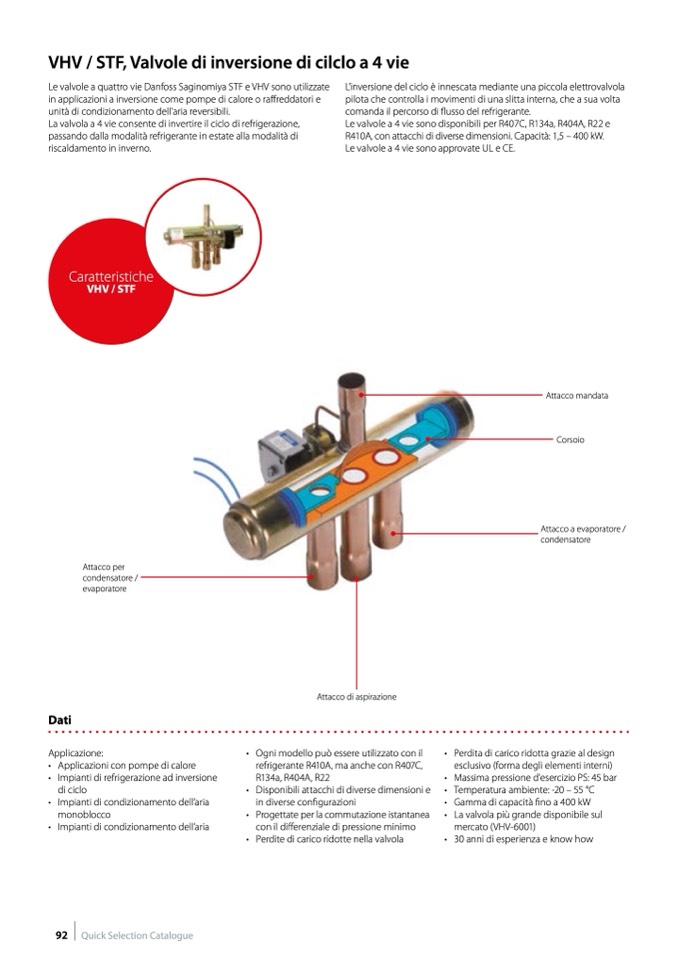

VHV / STF, Valvole di inversione di cilclo a 4 vie
Le valvole a quattro vie Danfoss Saginomiya STF e VHV sono utilizzate
in applicazioni a inversione come pompe di calore o raffreddatori e
unità di condizionamento dell'aria reversibili.
La valvola a 4 vie consente di invertire il ciclo di refrigerazione,
L’inversione del ciclo è innescata mediante una piccola elettrovalvola
pilota che controlla i movimenti di una slitta interna, che a sua volta
comanda il percorso di flusso del refrigerante.
Le valvole a 4 vie sono disponibili per R407C, R134a, R404A, R22 e
R410A, con attacchi di diverse dimensioni. Capacità: 1,5 – 400 kW.
passando dalla modalità refrigerante in estate alla
riscaldamento in inverno.
Caratteristiche
VHV / STF
modalità di
Le valvole a 4 vie sono approvate UL e CE.
Attacco mandata
Corsoio
Attacco a evaporatore /
condensatore
Attacco per
condensatore /
evaporatore
Dati
Attacco di aspirazione
Applicazione:
•
• Applicazioni con pompe di calore
• Impianti di refrigerazione ad inversione
Ogni modello può essere utilizzato con il
refrigerante R410A, ma anche con R407C,
R134a, R404A, R22
Disponibili attacchi di diverse dimensioni e
in diverse configurazioni
Progettate per la commutazione istantanea
con il differenziale di pressione minimo
Perdite di carico ridotte nella valvola
• Perdita di carico ridotta grazie al design
esclusivo (forma degli elementi interni)
• Massima pressione d'esercizio PS: 45 bar
• Temperatura ambiente: -20 – 55 °C
• Gamma di capacità fino a 400 kW
• La valvola più grande disponibile sul
mercato (VHV-6001)
• 30 anni di esperienza e know how
di ciclo
• Impianti di condizionamento dell’aria
•
monoblocco
•
• Impianti di condizionamento dell’aria
•
92 Quick Selection Catalogue
