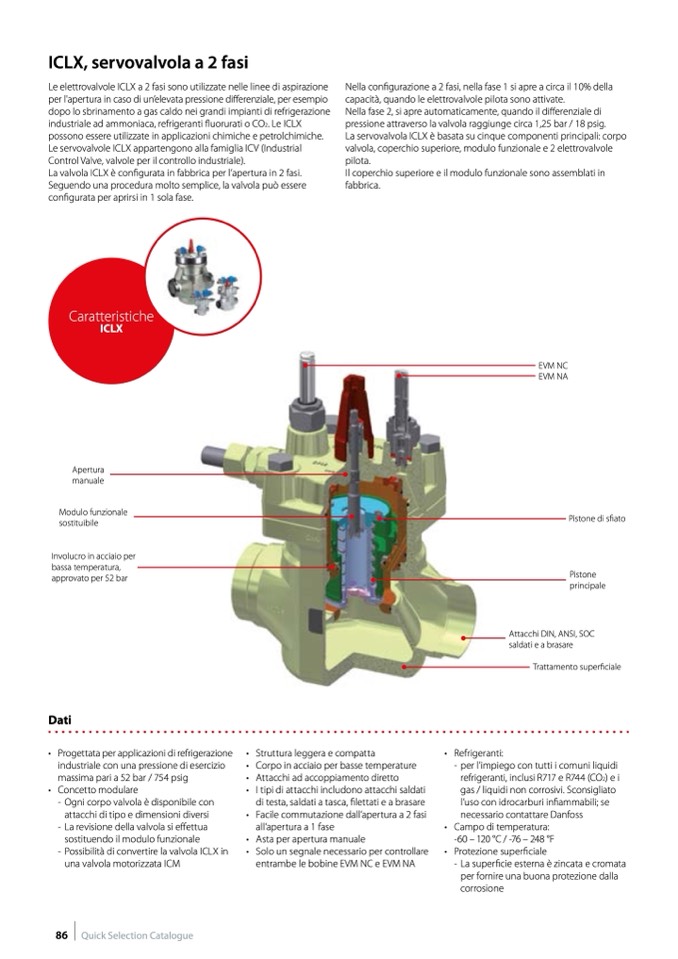

ICLX, servovalvola a 2 fasi
Le elettrovalvole ICLX a 2 fasi sono utilizzate nelle linee di aspirazione
per l'apertura in caso di un’elevata pressione differenziale, per esempio
dopo lo sbrinamento a gas caldo nei grandi impianti di refrigerazione
industriale ad ammoniaca, refrigeranti fluorurati o CO
2
. Le ICLX
possono essere utilizzate in applicazioni chimiche e petrolchimiche.
Le servovalvole ICLX appartengono alla famiglia ICV (Industrial
Control Valve, valvole per il controllo industriale).
La valvola ICLX è configurata in fabbrica per l’apertura in 2 fasi.
Seguendo una procedura molto semplice, la valvola può essere
configurata per aprirsi in 1 sola fase.
Nella configurazione a 2 fasi, nella fase 1 si apre a circa il 10% della
capacità, quando le elettrovalvole pilota sono attivate.
Nella fase 2, si apre automaticamente, quando il differenziale di
pressione attraverso la valvola raggiunge circa 1,25 bar / 18 psig.
La servovalvola ICLX è basata su cinque componenti principali: corpo
valvola, coperchio superiore, modulo funzionale e 2 elettrovalvole
pilota.
Il coperchio superiore e il modulo funzionale sono assemblati in
fabbrica.
Caratteristiche
ICLX
Apertura
manuale
Modulo funzionale
sostituibile
Involucro in acciaio per
bassa temperatura,
approvato per 52 bar
Dati
• Progettata per applicazioni di refrigerazione
industriale con una pressione di esercizio
massima pari a 52 bar / 754 psig
• Concetto modulare
- Ogni corpo valvola è disponibile con
attacchi di tipo e dimensioni diversi
- La revisione della valvola si effettua
sostituendo il modulo funzionale
- Possibilità di convertire la valvola ICLX in
una valvola motorizzata ICM
• Struttura leggera e compatta
• Corpo in acciaio per basse temperature
• Attacchi ad accoppiamento diretto
• I tipi di attacchi includono attacchi saldati
di testa, saldati a tasca, filettati e a brasare
• Facile commutazione dall’apertura a 2 fasi
all’apertura a 1 fase
• Asta per apertura manuale
• Solo un segnale necessario per controllare
entrambe le bobine EVM NC e EVM NA
EVM NC
EVM NA
Pistone di sfiato
Pistone
principale
Attacchi DIN, ANSI, SOC
saldati e a brasare
Trattamento superficiale
• Refrigeranti:
- per l’impiego con tutti i comuni liquidi
refrigeranti, inclusi R717 e R744 (CO
2
) e i
gas / liquidi non corrosivi. Sconsigliato
l’uso con idrocarburi infiammabili; se
necessario contattare Danfoss
• Campo di temperatura:
-60–120°C/-76–248°F
• Protezione superficiale
- La superficie esterna è zincata e cromata
per fornire una buona protezione dalla
corrosione
