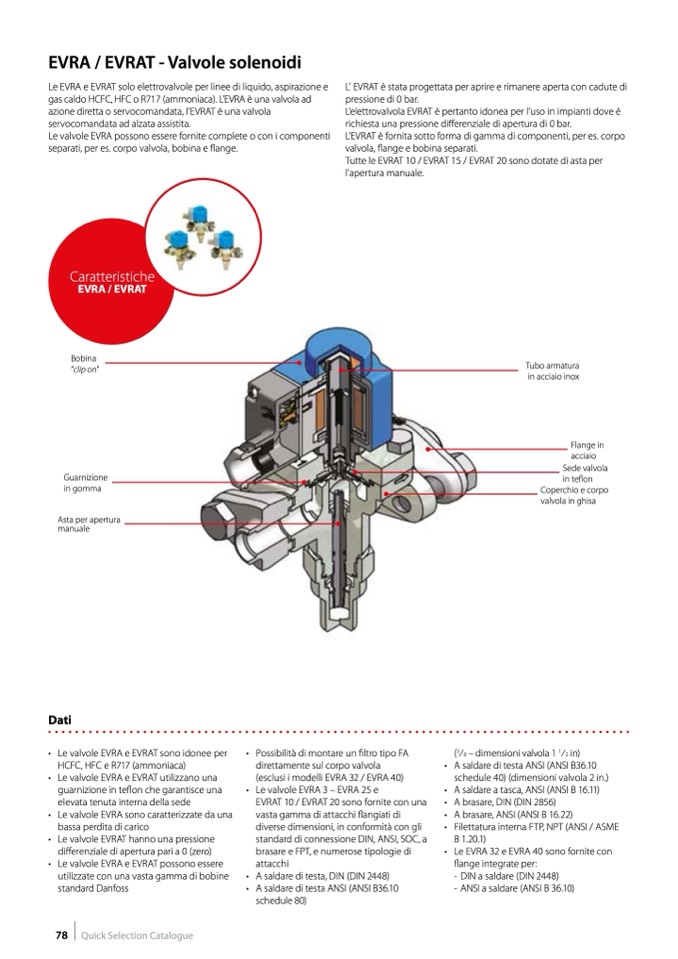

EVRA / EVRAT - Valvole solenoidi

Le EVRA e EVRAT solo elettrovalvole per linee di liquido, aspirazione e

gas caldo HCFC, HFC o R717 (ammoniaca). L’EVRA è una valvola ad

azione diretta o servocomandata, l’EVRAT è una valvola

servocomandata ad alzata assistita.

Le valvole EVRA possono essere fornite complete o con i componenti

separati, per es. corpo valvola, bobina e flange.

L' EVRAT è stata progettata per aprire e rimanere aperta con cadute di

pressione di 0 bar.

L’elettrovalvola EVRAT è pertanto idonea per l’uso in impianti dove è

richiesta una pressione differenziale di apertura di 0 bar.

L’EVRAT è fornita sotto forma di gamma di componenti, per es. corpo

valvola, flange e bobina separati.

Tutte le EVRAT 10 / EVRAT 15 / EVRAT 20 sono dotate di asta per

l'apertura manuale.

Caratteristiche

EVRA / EVRAT

Bobina

“clip on"

Guarnizione

in gomma

Asta per apertura

manuale

Tubo armatura

in acciaio inox

Flange in

acciaio

Sede valvola

in teflon

Coperchio e corpo

valvola in ghisa

Dati

• Le valvole EVRA e EVRAT sono idonee per

HCFC, HFC e R717 (ammoniaca)

• Le valvole EVRA e EVRAT utilizzano una

guarnizione in teflon che garantisce una

elevata tenuta interna della sede

• Le valvole EVRA sono caratterizzate da una

bassa perdita di carico

• Le valvole EVRAT hanno una pressione

differenziale di apertura pari a 0 (zero)

• Le valvole EVRA e EVRAT possono essere

utilizzate con una vasta gamma di bobine

standard Danfoss

• Possibilità di montare

direttamente sul corpo valvola

(esclusi i modelli EVRA 32 / EVRA 40)

• Le valvole EVRA 3 – EVRA 25 e

EVRAT 10 / EVRAT 20 sono fornite con una

vasta gamma di attacchi flangiati di

diverse dimensioni, in conformità con gli

standard di connessione DIN, ANSI, SOC, a

brasare e FPT, e numerose tipologie di

attacchi

• A saldare di testa, DIN (DIN 2448)

• A saldare di testa ANSI (ANSI B36.10

(

3

⁄

8

– dimensioni valvola 1

1

⁄

2

in)

• A saldare di testa ANSI (ANSI B36.10

schedule 40) (dimensioni valvola 2 in.)

• A saldare a tasca, ANSI (ANSI B 16.11)

• A brasare, DIN (DIN 2856)

• A brasare, ANSI (ANSI B 16.22)

• Filettatura interna FTP, NPT (ANSI / ASME

B 1.20.1)

• Le EVRA 32 e EVRA 40 sono fornite con

flange integrate per:

- DIN a saldare (DIN 2448)

- ANSI a saldare (ANSI B 36.10)

schedule 80)

un filtro tipo FA
