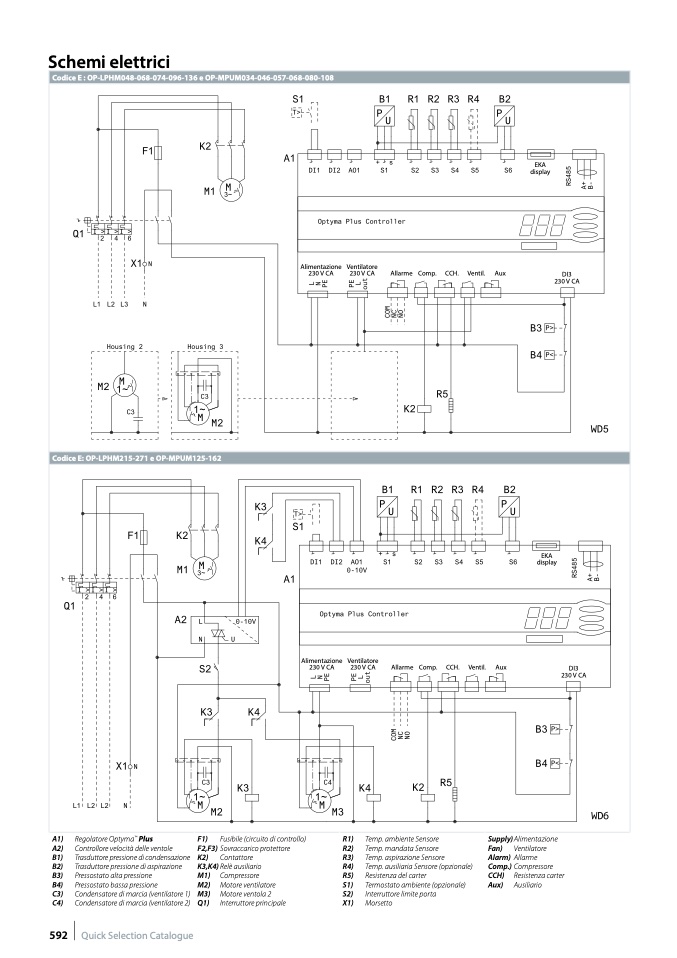

Schemi elettrici

Codice E : OP-LPHM048-068-074-096-136 e OP-MPUM034-046-057-068-080-108

Codice E: OP-LPHM215-271 e OP-MPUM125-162

A1) Regolatore Optyma

TM

Plus

A2) Controllore velocità delle ventole

B1) Trasduttore pressione di condensazione

B2) Trasduttore pressione di aspirazione

B3) Pressostato alta pressione

B4) Pressostato bassa pressione

C3) Condensatore di marcia (ventilatore 1)

C4) Condensatore di marcia (ventilatore 2)

F1) Fusibile (circuito di controllo)

F2,F3) Sovraccarico protettore

K2) Contattore

K3,K4) Relè ausiliario

M1) Compressore

M2) Motore ventilatore

M3) Motore ventola 2

Q1) Interruttore principale

R1) Temp. ambiente Sensore

R2) Temp. mandata Sensore

R3) Temp. aspirazione Sensore

R4) Temp. ausiliaria Sensore (opzionale)

R5) Resistenza del carter

S1) Termostato ambiente (opzionale)

S2) Interruttore limite porta

X1) Morsetto

Supply) Alimentazione

Fan) Ventilatore

Alarm) Allarme

Comp.) Compressore

CCH) Resistenza carter

Aux) Ausiliario

592 Quick Selection Catalogue

Alimentazione Ventilatore

230 V CA

230 V CA

Allarme

Comp. CCH.

Ventil.

EKA

display

Aux

DI3

230 V CA

Alimentazione Ventilatore

Allarme

Comp. CCH.

Ventil.

EKA

display

Aux

DI3

230 V CA

230 V CA

230 V CA
