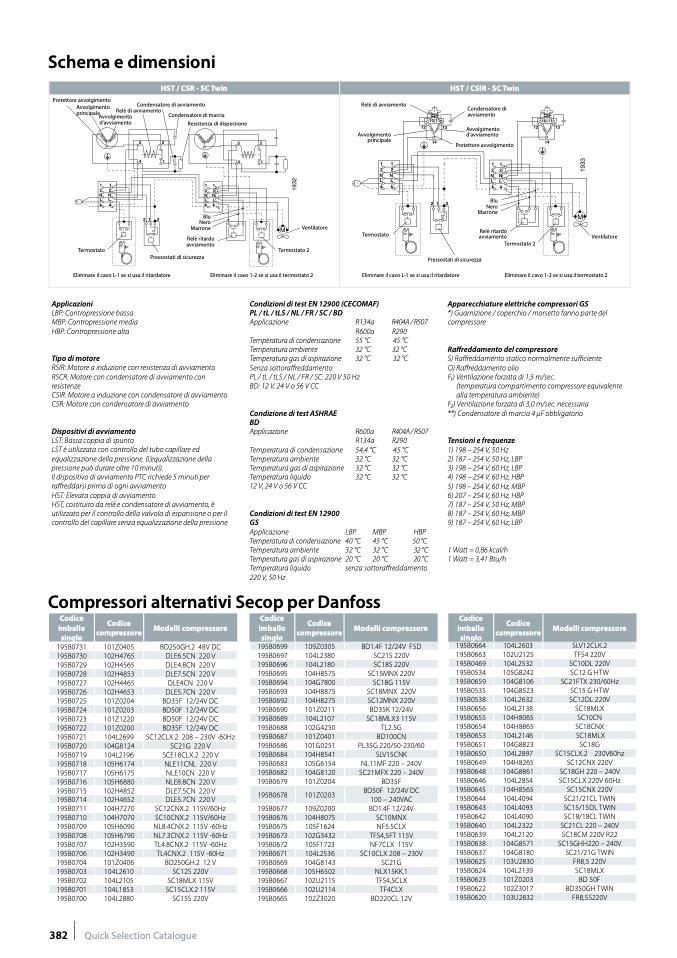

Schema e dimensioni
Protettore avvolgimento
Avvolgimento
Relè di avviamento
Avvolgimento
principale
Termostato
Condensatore di
avviamento
Avvolgimento
d'avviamento
Protettore avvolgimento
Blu
Nero
Marrone
Relè ritardo
avviamento
Termostato 2
Relè di avviamento
Avvolgimento
HST / CSR - SC Twin
Condensatore di avviamento
Condensatore di marcia
Resistenza di dispersione
Blu
Nero
Marrone
Relè ritardo
avviamento
HST / CSIR - SC Twin
principale
d'avviamento
Termostato
Eliminare il cavo L-1 se si usa il ritardatore
Applicazioni
LBP: Contropressione bassa
MBP: Contropressione media
HBP: Contropressione alta
Tipo di motore
RSIR: Motore a induzione con resistenza di avviamento
RSCR: Motore con condensatore di avviamento con
resistenze
CSIR: Motore a induzione con condensatore di avviamento
CSR: Motore con condensatore di avviamento
Dispositivi di avviamento
LST: Bassa coppia di spunto
LST è utilizzata con controllo del tubo capillare ed
equalizzazione della pressione. (L’equalizzazione della
pressione può durare oltre 10 minuti).
Il dispositivo di avviamento PTC richiede 5 minuti per
raffreddarsi prima di ogni avviamento
HST: Elevata coppia di avviamento
HST, costituito da relè e condensatore di avviamento, è
utilizzato per il controllo della valvola di espansione o per il
controllo del capillare senza equalizzazione della pressione
Ventilatore
Termostato 2
Ventilatore
Pressostati di sicurezza
Pressostati di sicurezza
Eliminare il cavo L-1 se si usa il ritardatore
Eliminare il cavo 1-2 se si usa il termostato 2
Eliminare il cavo 1-2 se si usa il termostato 2
Compressori alternativi Secop per Danfoss
Codice
imballo
singlo
195B0731
195B0730
195B0729
195B0728
195B0727
195B0726
195B0725
195B0724
195B0723
195B0722
195B0721
195B0720
195B0719
195B0718
195B0717
195B0716
195B0715
195B0714
195B0711
195B0710
195B0709
195B0708
195B0707
195B0706
195B0704
195B0703
195B0702
195B0701
195B0700
Codice
compressore
101Z0405
102H4765
102H4565
102H4853
102H4465
102H4653
101Z0204
101Z0203
101Z1220
101Z0200
104L2699
104G8124
104L2196
105H6174
105H6175
105H6880
102H4852
102H4652
104H7270
104H7070
105H6090
105H6790
102H3590
102H3490
101Z0406
104L2610
104L2105
104L1853
104L2880
Modelli compressore
BD250GH.2 48V DC
DLE6.5CN 220V
DLE4.8CN 220V
DLE7.5CN 220V
DLE4CN 220V
DLE5.7CN 220V
BD35F 12/24V DC
BD50F 12/24V DC
BD50F 12/24V DC
BD35F 12/24V DC
SC12CLX.2 208 – 230V -60Hz
SC21G 220V
SCE18CLX.2 220 V
NLE11CNL 220V
NLE10CN 220V
NLE8.8CN 220V
DLE7.5CN 220V
DLE5.7CN 220V
SC12CNX.2 115V/60Hz
SC10CNX.2 115V/60Hz
NL8.4CNX.2 115V -60Hz
NL7.3CNX.2 115V -60Hz
TL4.8CNX.2 115V -60Hz
TL4CNX.2 115V -60Hz
BD250GH.2 12V
SC12S 220V
SC18MLX 115V
SC15CLX.2 115V
SC15S 220V
Codice
imballo
singlo
195B0699
195B0697
195B0696
195B0695
195B0694
195B0693
195B0692
195B0690
195B0689
195B0688
195B0687
195B0686
195B0684
195B0683
195B0682
195B0679
195B0678
195B0677
195B0676
195B0675
195B0673
195B0672
195B0671
195B0669
195B0668
195B0667
195B0666
195B0665
Codice
compressore
109Z0305
104L2380
104L2180
104H8575
104G7800
104H8875
104H8275
101Z0211
104L2107
102G4250
101Z0401
101G0251
104H8541
105G6154
104G8120
101Z0204
101Z0203
109Z0200
104H8075
105F1624
102G3432
105F1723
104L2536
104G8143
105H6502
102U2115
102U2114
102Z3020
Modelli compressore
BD1.4F 12/24V FSD
SC21S 220V
SC18S 220V
SC15MNX 220V
SC18G 115V
SC18MNX 220V
SC12MNX 220V
BD35K 12/24V
SC18MLX3 115V
TL2.5G
BD100CN
PL35G 220/50-230/60
SLV15CNK
NL11MF 220 – 240V
SC21MFX 220 – 240V
BD35F
BD50F 12/24V DC
100 – 240VAC
BD1.4F 12/24V
SC10MNX
NF5.5CLX
TFS4,5FT 115V
NF7CLX 115V
SC10CLX 208 – 230V
SC21G
NLX15KK.1
TFS4,5CLX
TF4CLX
BD220CL 12V
Codice
imballo
singlo
195B0664
195B0663
195B0469
195B0534
195B0659
195B0535
195B0538
195B0656
195B0655
195B0654
195B0653
195B0651
195B0650
195B0649
195B0648
195B0646
195B0645
195B0644
195B0643
195B0642
195B0640
195B0639
195B0638
195B0637
195B0625
195B0624
195B0623
195B0622
195B0620
Codice
compressore
104L2603
102U2125
104L2532
105G8242
104G8106
104G8523
104L2632
104L2138
104H8065
104H8865
104L2146
104G8823
104L2897
104H8265
104G8861
104L2854
104H8565
104L4094
104L4093
104L4090
104L2322
104L2120
104G8571
104G8180
103U2830
104L2139
101Z0203
102Z3017
103U2832
Modelli compressore
SLV12CLK.2
TFS4 220V
SC10DL 220V
SC12 G HTW
SC21FTX 230/60Hz
SC15 G HTW
SC12DL 220V
SC18MLX
SC10CN
SC18CNX
SC18MLX
SC18G
SC15CLX.2 230V60hz
SC12CNX 220V
SC18GH 220 – 240V
SC15CLX 220V 60Hz
SC15CNX 220V
SC21/21CL TWIN
SC15/15DL TWIN
SC18/18CL TWIN
SC21CL 220 – 240V
SC18CM 220V R22
SC15GHH220 – 240V
SC21/21G TWIN
FR8,5 220V
SC18MLX
BD 50F
BD350GH TWIN
FR8,5S220V
382 Quick Selection Catalogue
Condizioni di test EN 12900 (CECOMAF)
PL / tL / tLS / NL / FR / SC / BD
Apparecchiature elettriche compressori GS
*) Guarnizione / coperchio / morsetto fanno parte del
compressore
Raffreddamento del compressore
S) Raffreddamento statico normalmente sufficiente
O) Raffreddamento olio
F1) Ventilazione forzata di 1,5 m/sec.
(temperatura compartimento compressore equivalente
alla temperatura ambiente)
F2) Ventilazione forzata di 3,0 m/sec. necessaria
**) Condensatore di marcia 4 μF obbligatorio
Applicazione
R134a
R600a
55 °C
32 °C
32 °C
R600a
R134a
54,4 °C
32 °C
32 °C
32 °C
LBP
40 °C
32 °C
20 °C
senza sottoraffreddamento
Temperatura di condensazione
Temperatura ambiente
Temperatura gas di aspirazione
Senza sottoraffreddamento
PL / tL / tLS / NL / FR / SC: 220 V 50 Hz
BD: 12 V, 24 V o 56 V CC
R404A / R507
R290
45 °C
32 °C
32 °C
R404A / R507
R290
45 °C
32 °C
32 °C
32 °C
Condizione di test ASHRAE
BD
Applicazione
Temperatura di condensazione
Temperatura ambiente
Temperatura gas di aspirazione
Temperatura liquido
12 V, 24 V o 56 V CC
Condizioni di test EN 12900
GS
Applicazione
Temperatura di condensazione
Temperatura ambiente
Temperatura gas di aspirazione
Temperatura liquido
220 V, 50 Hz
MBP
45 °C
32 °C
20 °C
HBP
50°C
32°C
20°C
Tensioni e frequenze
1) 198 – 254 V, 50 Hz
2) 187 – 254 V, 50 Hz, LBP
3) 198 – 254 V, 60 Hz, LBP
4) 198 – 254 V, 60 Hz, HBP
5) 198 – 254 V, 60 Hz, MBP
6) 207 – 254 V, 60 Hz, HBP
7) 187 – 254 V, 50 Hz, MBP
8) 187 – 254 V, 60 Hz, MBP
9) 187 – 254 V, 60 Hz, LBP
1 Watt = 0,86 kcal/h
1 Watt = 3,41 Btu/h
