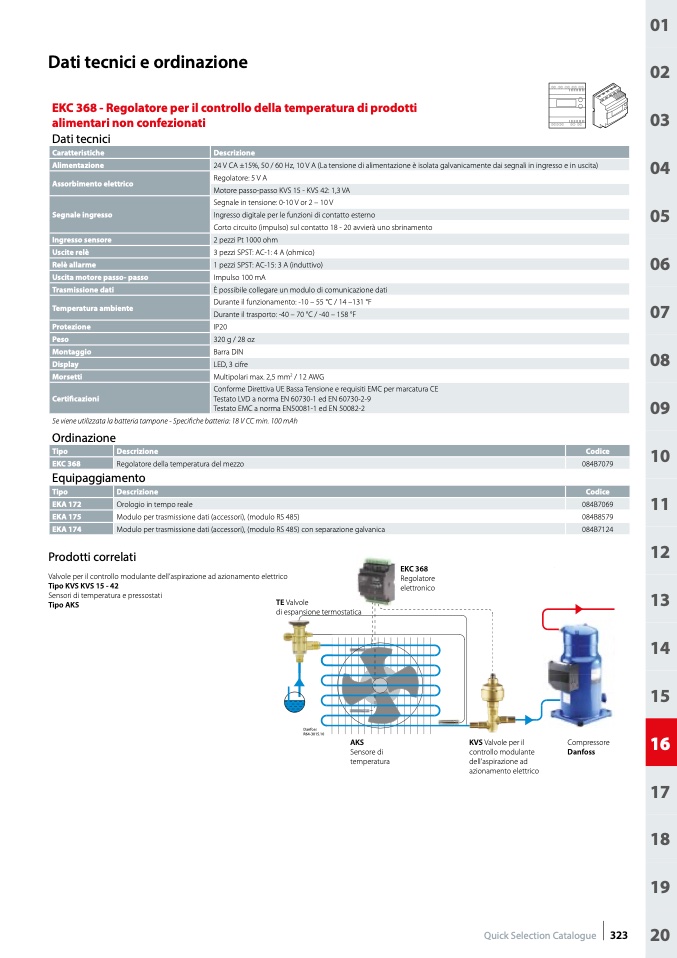

Dati tecnici e ordinazione
EKC 368 - Regolatore per il controllo della temperatura di prodotti
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
alimentari non confezionati
Dati tecnici
Caratteristiche
Alimentazione
Assorbimento elettrico
Segnale ingresso
Ingresso sensore
Uscite relè
Relè allarme
Uscita motore passo- passo
Trasmissione dati
Temperatura ambiente
Protezione
Peso
Montaggio
Display
Morsetti
Certificazioni
Descrizione
24 V CA ±15%, 50 / 60 Hz, 10 V A (La tensione di alimentazione è isolata galvanicamente dai segnali in ingresso e in uscita)
Regolatore: 5 V A
Motore passo-passo KVS 15 - KVS 42: 1,3 VA
Segnale in tensione: 0-10 V or 2 – 10 V
Se viene utilizzata la batteria tampone - Specifiche batteria: 18 V CC min. 100 mAh
Ordinazione
Tipo
Descrizione
EKC 368
Regolatore della temperatura del mezzo
Equipaggiamento
Codice
084B7079
Tipo
EKA 172
EKA 175
EKA 174
Descrizione
Codice
Ingresso digitale per le funzioni di contatto esterno
Corto circuito (impulso) sul contatto 18 - 20 avvierà uno sbrinamento
2 pezzi Pt 1000 ohm
3 pezzi SPST: AC-1: 4 A (ohmico)
1 pezzi SPST: AC-15: 3 A (induttivo)
Impulso 100 mA
È possibile collegare un modulo di comunicazione dati
Durante il funzionamento: -10 – 55 °C / 14 –131 °F
Durante il trasporto: -40 – 70 °C / -40 – 158 °F
IP20
320 g / 28 oz
Barra DIN
LED, 3 cifre
Multipolari max. 2,5 mm
2
/ 12 AWG
Conforme Direttiva UE Bassa Tensione e requisiti EMC per marcatura CE
Testato LVD a norma EN 60730-1 ed EN 60730-2-9
Testato EMC a norma EN50081-1 ed EN 50082-2
Orologio in tempo reale
Modulo per trasmissione dati (accessori), (modulo RS 485)
Modulo per trasmissione dati (accessori), (modulo RS 485) con separazione galvanica
084B7069
084B8579
084B7124
Prodotti correlati
Valvole per il controllo modulante dell’aspirazione ad azionamento elettrico
EKC 368
Regolatore
elettronico
Tipo KVS KVS 15 - 42
Sensori di temperatura e pressostati
Tipo AKS
TE Valvole
di espansione termostatica
Danfoss
R64-3015.10
AKS
Sensore di
temperatura
KVS Valvole per il
controllo modulante
dell’aspirazione ad
azionamento elettrico
Compressore
Danfoss
Quick Selection Catalogue 323
