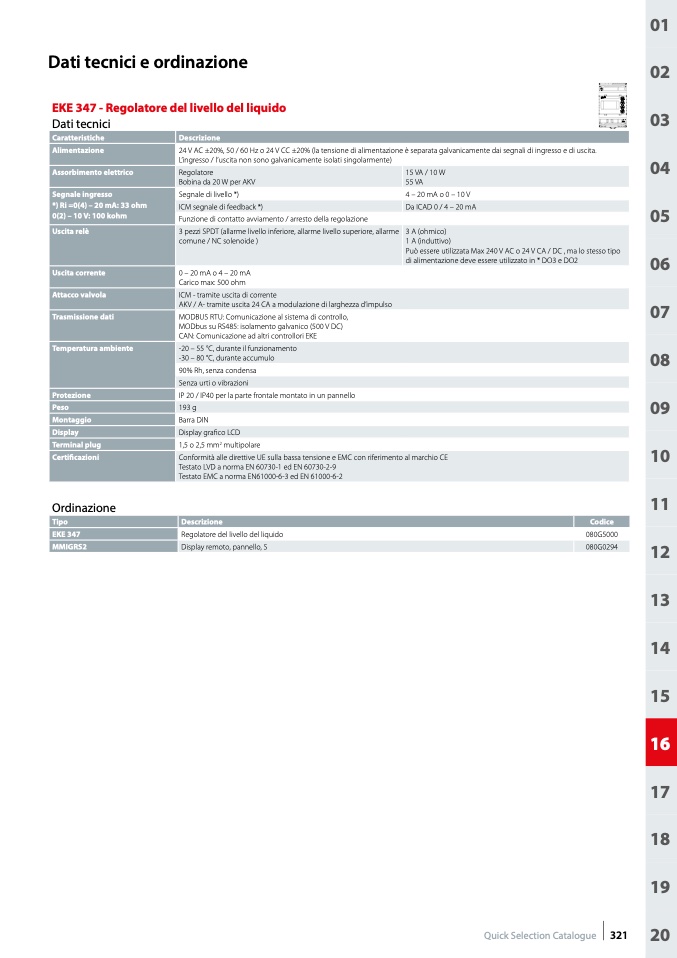

Dati tecnici e ordinazione

EKE 347 - Regolatore del livello del liquido

02

03

04

05

06

07

08

09

10

11

12

13

14

15

16

17

18

19

20

Dati tecnici

Caratteristiche

Alimentazione

Assorbimento elettrico

Segnale ingresso

*) Ri =0(4) – 20 mA: 33 ohm

0(2) – 10 V: 100 kohm

Uscita relè

Uscita corrente

Attacco valvola

Trasmissione dati

Temperatura ambiente

Protezione

Peso

Montaggio

Display

Terminal plug

Certificazioni

Ordinazione

Tipo

EKE 347

MMIGRS2

Descrizione

24 V AC ±20%, 50 / 60 Hz o 24 V CC ±20% (la tensione di alimentazione è separata galvanicamente dai segnali di ingresso e di uscita.

L’ingresso / l’uscita non sono galvanicamente isolati singolarmente)

Regolatore

Bobina da 20 W per AKV

Segnale di livello *)

ICM segnale di feedback *)

Funzione di contatto avviamento / arresto della regolazione

3 pezzi SPDT (allarme livello inferiore, allarme livello superiore, allarme

comune / NC solenoide )

0 – 20 mA o 4 – 20 mA

Carico max: 500 ohm

ICM - tramite uscita di corrente

AKV / A- tramite uscita 24 CA a modulazione di larghezza d’impulso

MODBUS RTU: Comunicazione al sistema di controllo,

MODbus su RS485: isolamento galvanico (500 V DC)

CAN: Comunicazione ad altri controllori EKE

-20 – 55 °C, durante il funzionamento

-30 – 80 °C, durante accumulo

90% Rh, senza condensa

Senza urti o vibrazioni

IP 20 / IP40 per la parte frontale montato in un pannello

193 g

Barra DIN

Display grafico LCD

1,5 o 2,5 mm

2

multipolare

Conformità alle direttive UE sulla bassa tensione e EMC con riferimento al marchio CE

Testato LVD a norma EN 60730-1 ed EN 60730-2-9

Testato EMC a norma EN61000-6-3 ed EN 61000-6-2

Descrizione

Regolatore del livello del liquido

Display remoto, pannello, S

15 VA / 10 W

55 VA

4 – 20 mA o 0 – 10 V

Da ICAD 0 / 4 – 20 mA

3 A (ohmico)

1 A (induttivo)

Può essere utilizzata Max 240 V AC o 24 V CA / DC , ma lo stesso tipo

di alimentazione deve essere utilizzato in * DO3 e DO2

Quick Selection Catalogue 321

Codice

080G5000

080G0294
