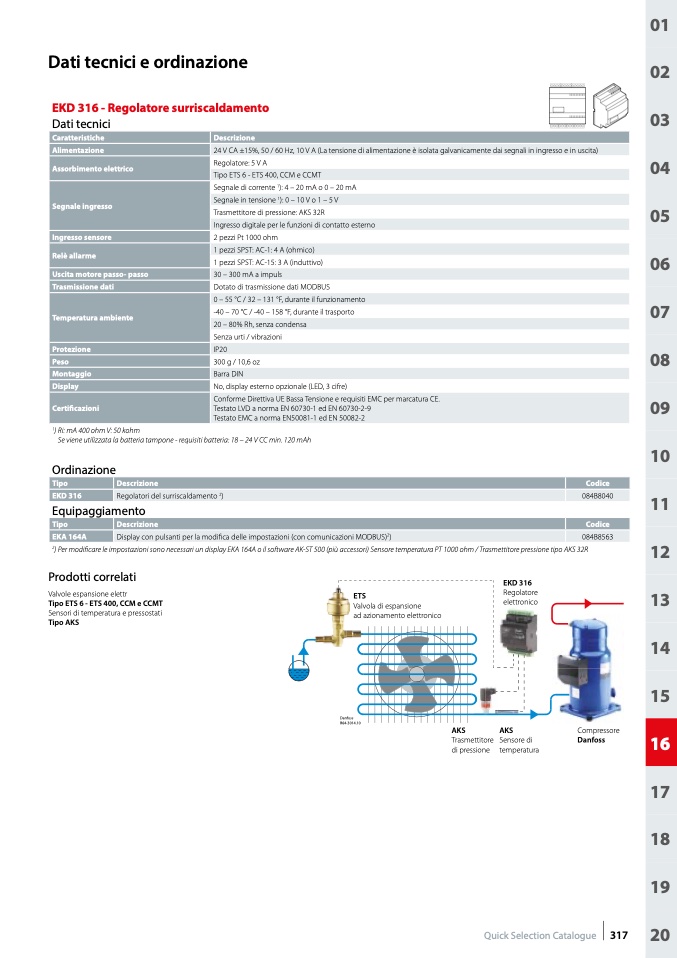

Dati tecnici e ordinazione
EKD 316 - Regolatore surriscaldamento
Dati tecnici
Caratteristiche
Descrizione
Alimentazione
24 V CA ±15%, 50 / 60 Hz, 10 V A (La tensione di alimentazione è isolata galvanicamente dai segnali in ingresso e in uscita)
Assorbimento elettrico
Regolatore: 5 V A
Tipo ETS 6 - ETS 400, CCM e CCMT
Segnale ingresso
Segnale di corrente
1
): 4 – 20 mA o 0 – 20 mA
Segnale in tensione
1
): 0 – 10 V o 1 – 5 V
Trasmettitore di pressione: AKS 32R
Ingresso digitale per le funzioni di contatto esterno
Ingresso sensore
2 pezzi Pt 1000 ohm
Relè allarme
1 pezzi SPST: AC-1: 4 A (ohmico)
1 pezzi SPST: AC-15: 3 A (induttivo)
Uscita motore passo- passo
30 – 300 mA a impuls
Trasmissione dati
Dotato di trasmissione dati MODBUS
Temperatura ambiente
0 – 55 °C / 32 – 131 °F, durante il funzionamento
-40 – 70 °C / -40 – 158 °F, durante il trasporto
20 – 80% Rh, senza condensa
Senza urti / vibrazioni
Protezione
IP20
Peso
300 g / 10,6 oz
Montaggio
Barra DIN
Display
No, display esterno opzionale (LED, 3 cifre)
Conforme Direttiva UE Bassa Tensione e requisiti EMC per marcatura CE.
Certificazioni
Testato LVD a norma EN 60730-1 ed EN 60730-2-9
Testato EMC a norma EN50081-1 ed EN 50082-2
1
) Ri: mA 400 ohm V: 50 kohm
Se viene utilizzata la batteria tampone - requisiti batteria: 18 – 24 V CC min. 120 mAh
Ordinazione
Tipo
Descrizione
Codice
EKD 316
Regolatori del surriscaldamento
2
)
084B8040
Equipaggiamento
Tipo
Descrizione
Codice
EKA 164A
Display con pulsanti per la modifica delle impostazioni (con comunicazioni MODBUS)
2
)
084B8563
2
) Per modificare le impostazioni sono necessari un display EKA 164A o il software AK-ST 500 (più accessori) Sensore temperatura PT 1000 ohm / Trasmettitore pressione tipo AKS 32R
Prodotti correlati
Valvole espansione elettr
Tipo ETS 6 - ETS 400, CCM e CCMT
Sensori di temperatura e pressostati
Tipo AKS
ETS
Valvola di espansione
ad azionamento elettronico
Danfoss
R64-3014.10
EKD 316
Regolatore
elettronico
AKS
Sensore di
temperatura
AKS
Trasmettitore
di pressione
Compressore
Danfoss
Quick Selection Catalogue 317
