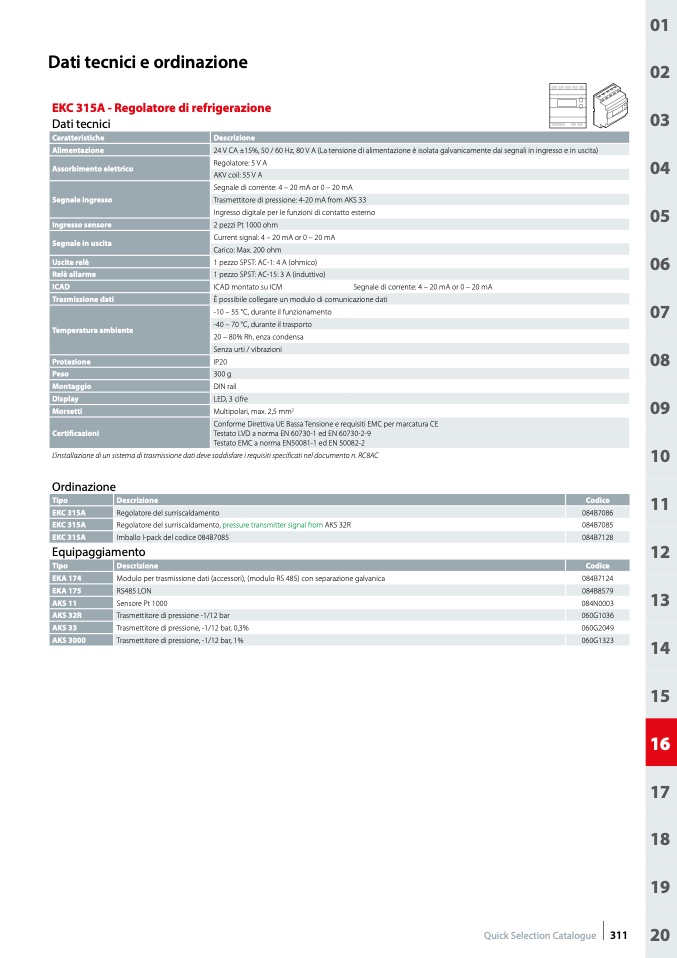

Dati tecnici e ordinazione
EKC 315A - Regolatore di refrigerazione
Dati tecnici
Caratteristiche
Alimentazione
Assorbimento elettrico
Segnale ingresso
Ingresso sensore
Segnale in uscita
Uscite relè
Relè allarme
Trasmissione dati
Temperatura ambiente
Protezione
Peso
Montaggio
Display
Morsetti
Certificazioni
Descrizione
24 V CA ±15%, 50 / 60 Hz, 80 V A (La tensione di alimentazione è isolata galvanicamente dai segnali in ingresso e in uscita)
Regolatore: 5 V A
AKV coil: 55 V A
Segnale di corrente: 4 – 20 mA or 0 – 20 mA
Trasmettitore di pressione: 4-20 mA from AKS 33
Ingresso digitale per le funzioni di contatto esterno
2 pezzi Pt 1000 ohm
Current signal: 4 – 20 mA or 0 – 20 mA
Carico: Max. 200 ohm
1 pezzo SPST: AC-1: 4 A (ohmico)
1 pezzo SPST: AC-15: 3 A (induttivo)
Segnale di corrente: 4 – 20 mA or 0 – 20 mA
È possibile collegare un modulo di comunicazione dati
-10 – 55 °C, durante il funzionamento
-40 – 70 °C, durante il trasporto
20 – 80% Rh, enza condensa
Senza urti / vibrazioni
IP20
300 g
DIN rail
LED, 3 cifre
Multipolari, max. 2,5 mm
2
Conforme Direttiva UE Bassa Tensione e requisiti EMC per marcatura CE
Testato LVD a norma EN 60730-1 ed EN 60730-2-9
Testato EMC a norma EN50081-1 ed EN 50082-2
ICAD
ICAD montato su ICM
L’installazione di un sistema di trasmissione dati deve soddisfare i requisiti specificati nel documento n. RC8AC
Ordinazione
Tipo
Descrizione
Codice
EKC 315A
Regolatore del surriscaldamento
084B7086
EKC 315A
Regolatore del surriscaldamento, pressure transmitter signal from AKS 32R
084B7085
EKC 315A
Imballo I-pack del codice 084B7085
084B7128
Equipaggiamento
Tipo
Descrizione
Codice
EKA 174
Modulo per trasmissione dati (accessori), (modulo RS 485) con separazione galvanica
084B7124
EKA 175
RS485 LON
084B8579
AKS 11
Sensore Pt 1000
084N0003
AKS 32R
Trasmettitore di pressione -1/12 bar
060G1036
AKS 33
Trasmettitore di pressione, -1/12 bar, 0,3%
060G2049
AKS 3000
Trasmettitore di pressione, -1/12 bar, 1%
060G1323
