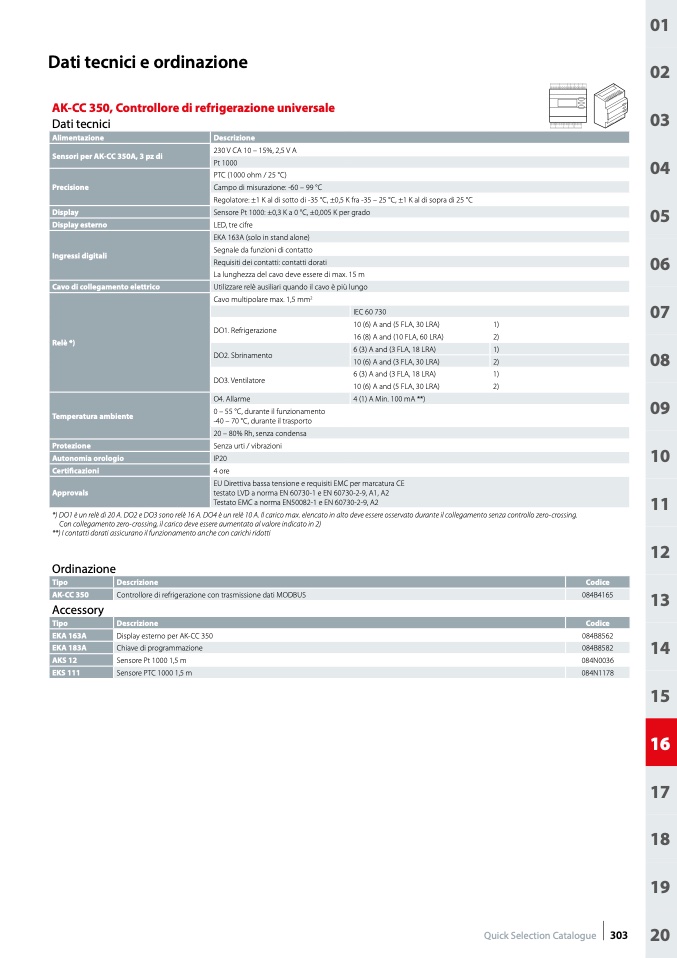

Dati tecnici e ordinazione

AK-CC 350, Controllore di refrigerazione universale

Dati tecnici

Alimentazione

Sensori per AK-CC 350A, 3 pz di

Precisione

Display

Display esterno

Ingressi digitali

Cavo di collegamento elettrico

Relè *)

Temperatura ambiente

Protezione

Autonomia orologio

Certificazioni

Approvals

Descrizione

230 V CA 10 – 15%, 2,5 V A

Pt 1000

PTC (1000 ohm / 25 °C)

Campo di misurazione: -60 – 99 °C

Regolatore: ±1 K al di sotto di -35 °C, ±0,5 K fra -35 – 25 °C, ±1 K al di sopra di 25 °C

Sensore Pt 1000: ±0,3 K a 0 °C, ±0,005 K per grado

LED, tre cifre

EKA 163A (solo in stand alone)

Segnale da funzioni di contatto

Requisiti dei contatti: contatti dorati

La lunghezza del cavo deve essere di max. 15 m

Utilizzare relè ausiliari quando il cavo è più lungo

Cavo multipolare max. 1,5 mm

2

DO1. Refrigerazione

DO2. Sbrinamento

DO3. Ventilatore

O4. Allarme

0 – 55 °C, durante il funzionamento

-40 – 70 °C, durante il trasporto

20 – 80% Rh, senza condensa

Senza urti / vibrazioni

IP20

4 ore

IEC 60 730

4 (1) A Min. 100 mA **)

1)

2)

1)

2)

1)

2)

10 (6) A and (5 FLA, 30 LRA)

16 (8) A and (10 FLA, 60 LRA)

6 (3) A and (3 FLA, 18 LRA)

10 (6) A and (3 FLA, 30 LRA)

6 (3) A and (3 FLA, 18 LRA)

10 (6) A and (5 FLA, 30 LRA)

EU Direttiva bassa tensione e requisiti EMC per marcatura CE

testato LVD a norma EN 60730-1 e EN 60730-2-9, A1, A2

Testato EMC a norma EN50082-1 e EN 60730-2-9, A2

*) DO1 è un relè di 20 A. DO2 e DO3 sono relè 16 A. DO4 è un relè 10 A. Il carico max. elencato in alto deve essere osservato durante il collegamento senza controllo zero-crossing.

Con collegamento zero-crossing, il carico deve essere aumentato al valore indicato in 2)

**) I contatti dorati assicurano il funzionamento anche con carichi ridotti

Ordinazione

Tipo

Descrizione

Codice

AK-CC 350

Controllore di refrigerazione con trasmissione dati MODBUS

084B4165

Accessory

Tipo

Descrizione

Codice

EKA 163A

Display esterno per AK-CC 350

084B8562

EKA 183A

Chiave di programmazione

084B8582

AKS 12

Sensore Pt 1000 1,5 m

084N0036

EKS 111

Sensore PTC 1000 1,5 m

084N1178
