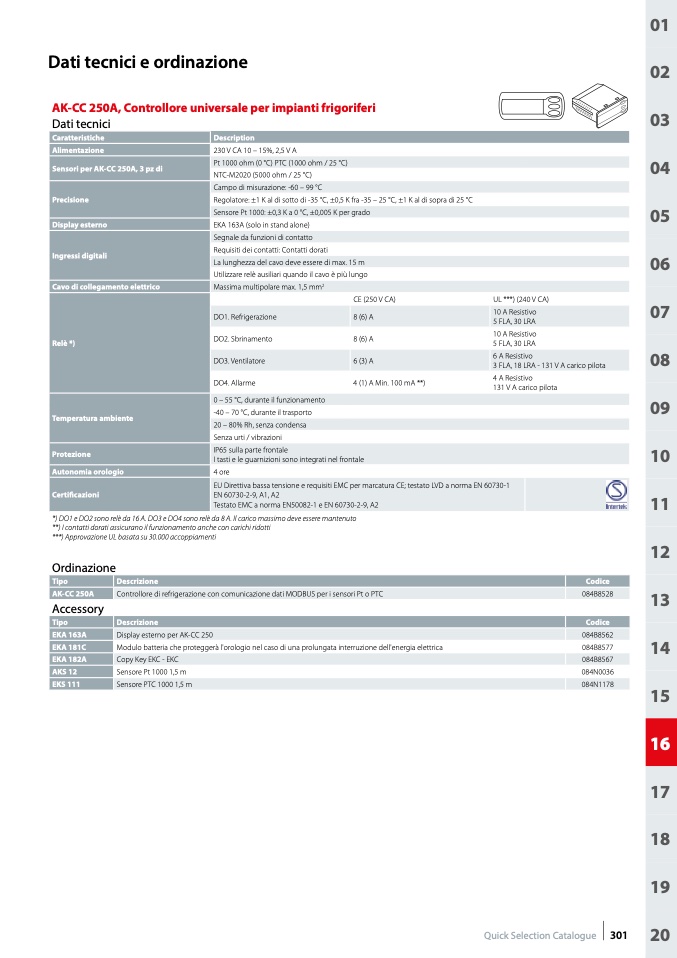

Dati tecnici e ordinazione
AK-CC 250A, Controllore universale per impianti frigoriferi
Dati tecnici
Caratteristiche
Alimentazione
Sensori per AK-CC 250A, 3 pz di
Precisione
Display esterno
Ingressi digitali
Cavo di collegamento elettrico
Temperatura ambiente
Protezione
Autonomia orologio
Description
230 V CA 10 – 15%, 2,5 V A
Pt 1000 ohm (0 °C) PTC (1000 ohm / 25 °C)
NTC-M2020 (5000 ohm / 25 °C)
Campo di misurazione: -60 – 99 °C
Regolatore: ±1 K al di sotto di -35 °C, ±0,5 K fra -35 – 25 °C, ±1 K al di sopra di 25 °C
Sensore Pt 1000: ±0,3 K a 0 °C, ±0,005 K per grado
EKA 163A (solo in stand alone)
Segnale da funzioni di contatto
Requisiti dei contatti: Contatti dorati
La lunghezza del cavo deve essere di max. 15 m
Utilizzare relè ausiliari quando il cavo è più lungo
Massima multipolare max. 1,5 mm
2
0 – 55 °C, durante il funzionamento
-40 – 70 °C, durante il trasporto
20 – 80% Rh, senza condensa
Senza urti / vibrazioni
IP65 sulla parte frontale
I tasti e le guarnizioni sono integrati nel frontale
4 ore
UL ***) (240 V CA)
10 A Resistivo
5 FLA, 30 LRA
10 A Resistivo
5 FLA, 30 LRA
6 A Resistivo
3 FLA, 18 LRA - 131 V A carico pilota
4 A Resistivo
131 V A carico pilota
Relè *)
DO1. Refrigerazione
DO2. Sbrinamento
DO3. Ventilatore
DO4. Allarme
CE (250 V CA)
8 (6) A
8 (6) A
6 (3) A
4 (1) A Min. 100 mA **)
EU Direttiva bassa tensione e requisiti EMC per marcatura CE; testato LVD a norma EN 60730-1
Certificazioni
EN 60730-2-9, A1, A2
Testato EMC a norma EN50082-1 e EN 60730-2-9, A2
*) DO1 e DO2 sono relè da 16 A. DO3 e DO4 sono relè da 8 A. Il carico massimo deve essere mantenuto
**) I contatti dorati assicurano il funzionamento anche con carichi ridotti
***) Approvazione UL basata su 30.000 accoppiamenti
Ordinazione
Tipo
Descrizione
Codice
AK-CC 250A
Controllore di refrigerazione con comunicazione dati MODBUS per i sensori Pt o PTC
084B8528
Accessory
Tipo
Descrizione
Codice
EKA 163A
Display esterno per AK-CC 250
084B8562
EKA 181C
Modulo batteria che proteggerà l'orologio nel caso di una prolungata interruzione dell'energia elettrica
084B8577
EKA 182A
Copy Key EKC - EKC
084B8567
AKS 12
Sensore Pt 1000 1,5 m
084N0036
EKS 111
Sensore PTC 1000 1,5 m
084N1178
