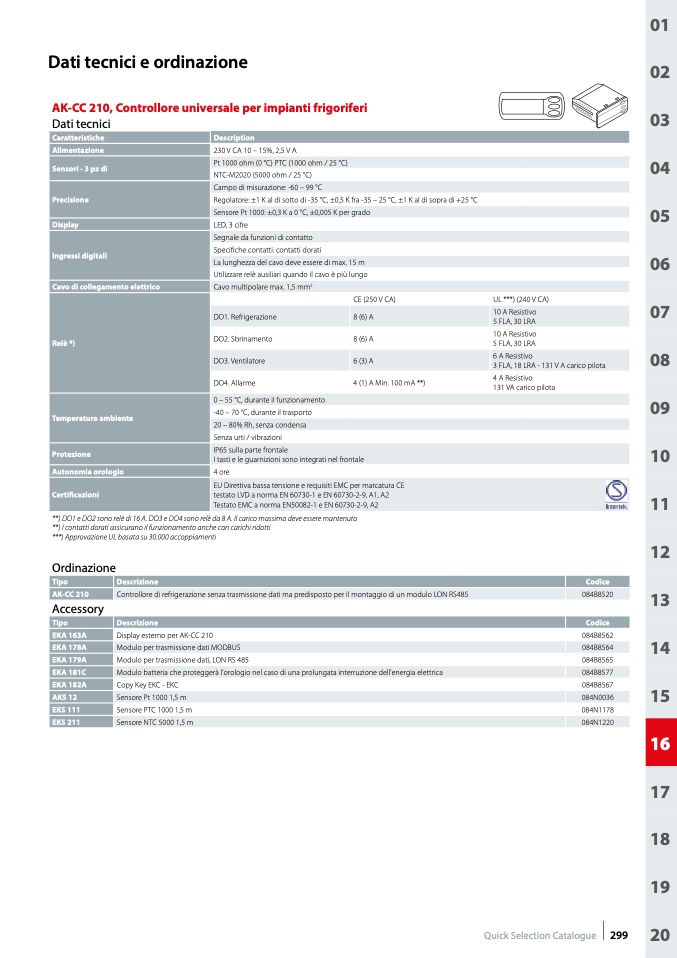

Dati tecnici e ordinazione

AK-CC 210, Controllore universale per impianti frigoriferi

Dati tecnici

Caratteristiche

Alimentazione

Sensori - 3 pz di

Precisione

Display

Ingressi digitali

Cavo di collegamento elettrico

Temperatura ambiente

Protezione

Autonomia orologio

Description

230 V CA 10 – 15%, 2,5 V A

Pt 1000 ohm (0 °C) PTC (1000 ohm / 25 °C)

NTC-M2020 (5000 ohm / 25 °C)

Campo di misurazione: -60 – 99 °C

Regolatore: ±1 K al di sotto di -35 °C, ±0,5 K fra -35 – 25 °C, ±1 K al di sopra di +25 °C

Sensore Pt 1000: ±0,3 K a 0 °C, ±0,005 K per grado

LED, 3 cifre

Segnale da funzioni di contatto

Specifiche contatti: contatti dorati

La lunghezza del cavo deve essere di max. 15 m

Utilizzare relè ausiliari quando il cavo è più lungo

Cavo multipolare max. 1,5 mm

2

0 – 55 °C, durante il funzionamento

-40 – 70 °C, durante il trasporto

20 – 80% Rh, senza condensa

Senza urti / vibrazioni

IP65 sulla parte frontale

I tasti e le guarnizioni sono integrati nel frontale

4 ore

UL ***) (240 V CA)

10 A Resistivo

5 FLA, 30 LRA

10 A Resistivo

5 FLA, 30 LRA

6 A Resistivo

3 FLA, 18 LRA - 131 V A carico pilota

4 A Resistivo

131 VA carico pilota

Relè *)

DO1. Refrigerazione

DO2. Sbrinamento

DO3. Ventilatore

DO4. Allarme

CE (250 V CA)

8 (6) A

8 (6) A

6 (3) A

4 (1) A Min. 100 mA **)

EU Direttiva bassa tensione e requisiti EMC per marcatura CE

Certificazioni

testato LVD a norma EN 60730-1 e EN 60730-2-9, A1, A2

Testato EMC a norma EN50082-1 e EN 60730-2-9, A2

**) DO1 e DO2 sono relè di 16 A. DO3 e DO4 sono relè da 8 A. Il carico massimo deve essere mantenuto

**) I contatti dorati assicurano il funzionamento anche con carichi ridotti

***) Approvazione UL basata su 30.000 accoppiamenti

Ordinazione

Tipo

Descrizione

Codice

AK-CC 210

Controllore di refrigerazione senza trasmissione dati ma predisposto per il montaggio di un modulo LON RS485

084B8520

Accessory

Tipo

Descrizione

Codice

EKA 163A

Display esterno per AK-CC 210

084B8562

EKA 178A

Modulo per trasmissione dati MODBUS

084B8564

EKA 179A

Modulo per trasmissione dati, LON RS 485

084B8565

EKA 181C

Modulo batteria che proteggerà l'orologio nel caso di una prolungata interruzione dell'energia elettrica

084B8577

EKA 182A

Copy Key EKC - EKC

084B8567

AKS 12

Sensore Pt 1000 1,5 m

084N0036

EKS 111

Sensore PTC 1000 1,5 m

084N1178

EKS 211

Sensore NTC 5000 1,5 m

084N1220

Quick Selection Catalogue 299
