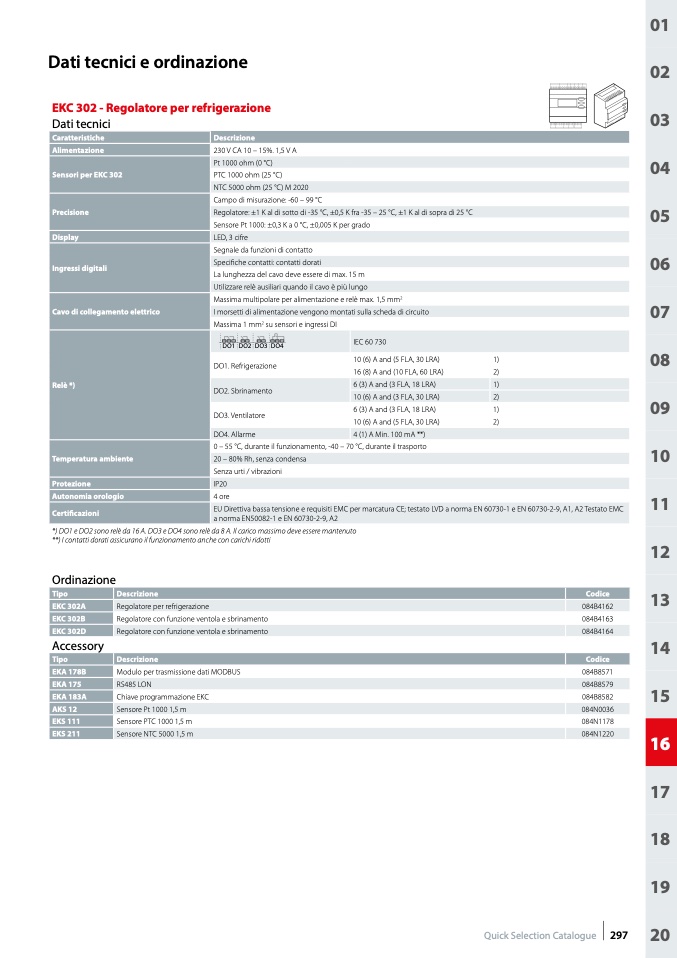

Dati tecnici e ordinazione
EKC 302 - Regolatore per refrigerazione
Dati tecnici
Caratteristiche
Alimentazione
Sensori per EKC 302
Precisione
Display
Ingressi digitali
Cavo di collegamento elettrico
Temperatura ambiente
Protezione
Autonomia orologio
Certificazioni
Descrizione
230 V CA 10 – 15%. 1,5 V A
Pt 1000 ohm (0 °C)
PTC 1000 ohm (25 °C)
NTC 5000 ohm (25 °C) M 2020
Campo di misurazione: -60 – 99 °C
Regolatore: ±1 K al di sotto di -35 °C, ±0,5 K fra -35 – 25 °C, ±1 K al di sopra di 25 °C
Sensore Pt 1000: ±0,3 K a 0 °C, ±0,005 K per grado
LED, 3 cifre
Segnale da funzioni di contatto
Specifiche contatti: contatti dorati
La lunghezza del cavo deve essere di max. 15 m
Utilizzare relè ausiliari quando il cavo è più lungo
Massima multipolare per alimentazione e relè max. 1,5 mm
2
I morsetti di alimentazione vengono montati sulla scheda di circuito
Massima 1 mm
2
su sensori e ingressi DI
IEC 60 730
4 (1) A Min. 100 mA **)
1)
2)
1)
2)
1)
2)
DO1 D O2 D O3 D O4
10 (6) A and (5 FLA, 30 LRA)
16 (8) A and (10 FLA, 60 LRA)
6 (3) A and (3 FLA, 18 LRA)
10 (6) A and (3 FLA, 30 LRA)
6 (3) A and (3 FLA, 18 LRA)
10 (6) A and (5 FLA, 30 LRA)
Relè *)
DO1. Refrigerazione
DO2. Sbrinamento
DO3. Ventilatore
DO4. Allarme
0 – 55 °C, durante il funzionamento, -40 – 70 °C, durante il trasporto
20 – 80% Rh, senza condensa
Senza urti / vibrazioni
IP20
4 ore
EU Direttiva bassa tensione e requisiti EMC per marcatura CE; testato LVD a norma EN 60730-1 e EN 60730-2-9, A1, A2 Testato EMC
a norma EN50082-1 e EN 60730-2-9, A2
*) DO1 e DO2 sono relè da 16 A. DO3 e DO4 sono relè da 8 A. Il carico massimo deve essere mantenuto
**) I contatti dorati assicurano il funzionamento anche con carichi ridotti
Ordinazione
Tipo
Descrizione
Codice
EKC 302A
Regolatore per refrigerazione
084B4162
EKC 302B
Regolatore con funzione ventola e sbrinamento
084B4163
EKC 302D
Regolatore con funzione ventola e sbrinamento
084B4164
Accessory
Tipo
Descrizione
Codice
EKA 178B
Modulo per trasmissione dati MODBUS
084B8571
EKA 175
RS485 LON
084B8579
EKA 183A
Chiave programmazione EKC
084B8582
AKS 12
Sensore Pt 1000 1,5 m
084N0036
EKS 111
Sensore PTC 1000 1,5 m
084N1178
EKS 211
Sensore NTC 5000 1,5 m
084N1220
