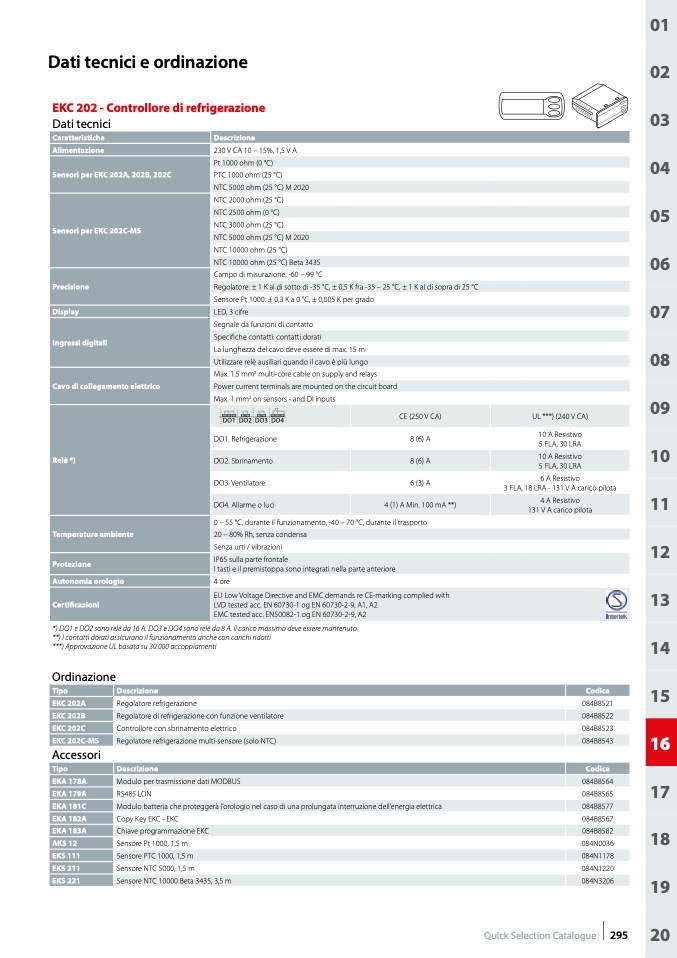

Dati tecnici e ordinazione
EKC 202 - Controllore di refrigerazione
Dati tecnici
Caratteristiche
Alimentazione
Sensori per EKC 202A, 202B, 202C
Sensori per EKC 202C-MS
Precisione
Display
Ingressi digitali
Cavo di collegamento elettrico
Temperatura ambiente
Protezione
Autonomia orologio
Descrizione
230 V CA 10 – 15%, 1,5 V A
Pt 1000 ohm (0 °C)
PTC 1000 ohm (25 °C)
NTC 5000 ohm (25 °C) M 2020
NTC 2000 ohm (25 °C)
NTC 2500 ohm (0 °C)
NTC 3000 ohm (25 °C)
NTC 5000 ohm (25 °C) M 2020
NTC 10000 ohm (25 °C)
NTC 10000 ohm (25 °C) Beta 3435
Campo di misurazione: -60 – 99 °C
Regolatore: ± 1 K al di sotto di -35 °C, ± 0,5 K fra -35 – 25 °C, ± 1 K al di sopra di 25 °C
Sensore Pt 1000: ± 0,3 K a 0 °C, ± 0,005 K per grado
LED, 3 cifre
Segnale da funzioni di contatto
Specifiche contatti: contatti dorati
La lunghezza del cavo deve essere di max. 15 m
Utilizzare relè ausiliari quando il cavo è più lungo
Max. 1.5 mm
2
multi-core cable on supply and relays
Power current terminals are mounted on the circuit board
Max. 1 mm
2
on sensors - and DI inputs
0 – 55 °C, durante il funzionamento, -40 – 70 °C, durante il trasporto
20 – 80% Rh, senza condensa
Senza urti / vibrazioni
IP65 sulla parte frontale
I tasti e il premistoppa sono integrati nella parte anteriore
4 ore
UL ***) (240 V CA)
10 A Resistivo
5 FLA, 30 LRA
10 A Resistivo
5 FLA, 30 LRA
6 A Resistivo
3 FLA, 18 LRA - 131 V A carico pilota
4 A Resistivo
131 V A carico pilota
DO1 D O2 D O3 D O4
CE (250 V CA)
DO1. Refrigerazione
Relè *)
DO2. Sbrinamento
DO3. Ventilatore
DO4. Allarme o luci
8 (6) A
8 (6) A
6 (3) A
4 (1) A Min. 100 mA **)
EU Low Voltage Directive and EMC demands re CE-marking complied with
Certificazioni
LVD tested acc. EN 60730-1 og EN 60730-2-9, A1, A2
EMC tested acc. EN50082-1 og EN 60730-2-9, A2
*) DO1 e DO2 sono relè da 16 A. DO3 e DO4 sono relè da 8 A. Il carico massimo deve essere mantenuto
**) I contatti dorati assicurano il funzionamento anche con carichi ridotti
***) Approvazione UL basata su 30.000 accoppiamenti
Ordinazione
Tipo
Descrizione
Codice
EKC 202A
Regolatore refrigerazione
084B8521
EKC 202B
Regolatore di refrigerazione con funzione ventilatore
084B8522
EKC 202C
Controllore con sbrinamento elettrico
084B8523
EKC 202C-MS
Regolatore refrigerazione multi-sensore (solo NTC)
084B8543
Accessori
Tipo
Descrizione
Codice
EKA 178A
Modulo per trasmissione dati MODBUS
084B8564
EKA 179A
RS485 LON
084B8565
EKA 181C
Modulo batteria che proteggerà l’orologio nel caso di una prolungata interruzione dell’energia elettrica
084B8577
EKA 182A
Copy Key EKC - EKC
084B8567
EKA 183A
Chiave programmazione EKC
084B8582
AKS 12
Sensore Pt 1000, 1,5 m
084N0036
EKS 111
Sensore PTC 1000, 1,5 m
084N1178
EKS 211
Sensore NTC 5000, 1,5 m
084N1220
EKS 221
Sensore NTC 10000 Beta 3435, 3,5 m
084N3206
