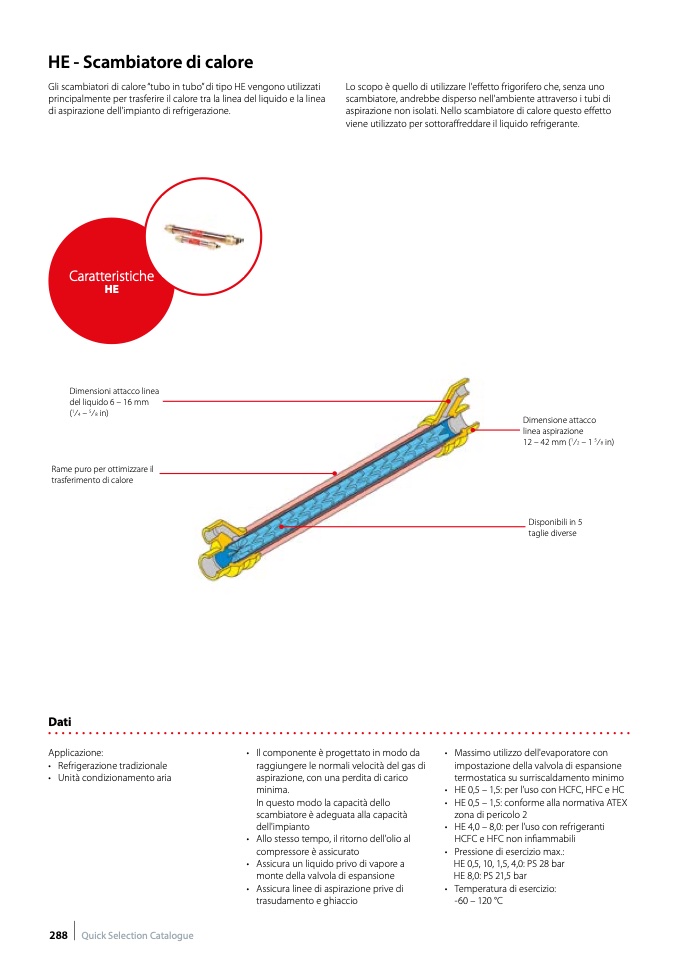

HE - Scambiatore di calore

Gli scambiatori di calore “tubo in tubo” di tipo HE vengono utilizzati

principalmente per trasferire il calore tra la linea del liquido e la linea

di aspirazione dell'impianto di refrigerazione.

Lo scopo è quello di utilizzare l'effetto frigorifero che, senza uno

scambiatore, andrebbe disperso nell'ambiente attraverso i tubi di

aspirazione non isolati. Nello scambiatore di calore questo effetto

viene utilizzato per sottoraffreddare il liquido refrigerante.

Caratteristiche

HE

Dimensioni attacco linea

del liquido 6 – 16 mm

(

1

⁄

4

–

5

⁄

8

in)

Rame puro per ottimizzare il

trasferimento di calore

Dimensione attacco

linea aspirazione

12 – 42 mm (

1

⁄

2

– 1

5

⁄

8

in)

Disponibili in 5

taglie diverse

Dati

Applicazione:

• Refrigerazione tradizionale

• Unità condizionamento aria

• Il componente è progettato in modo da

raggiungere le normali velocità del gas di

aspirazione, con una perdita di carico

minima.

In questo modo la capacità dello

scambiatore è adeguata alla capacità

dell'impianto

• Allo stesso tempo, il ritorno dell'olio al

compressore è assicurato

• Assicura un liquido privo di vapore a

monte della valvola di espansione

• Assicura linee di aspirazione prive di

• Massimo utilizzo dell'evaporatore con

impostazione della valvola di espansione

termostatica su surriscaldamento minimo

• HE 0,5 – 1,5: per l’uso con HCFC, HFC e HC

• HE 0,5 – 1,5: conforme alla normativa ATEX

zona di pericolo 2

• HE 4,0 – 8,0: per l'uso con refrigeranti

HCFC e HFC non infiammabili

• Pressione di esercizio max.:

HE 0,5, 10, 1,5, 4,0: PS 28 bar

HE 8,0: PS 21,5 bar

• Temperatura di esercizio:

trasudamento e ghiaccio

-60 – 120 °C
