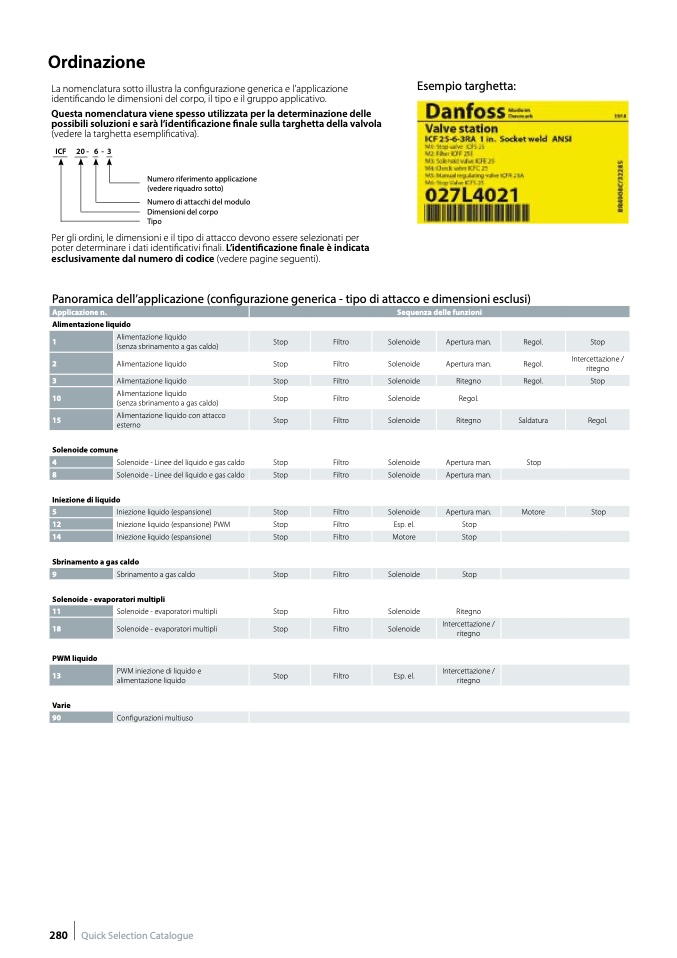

La nomenclatura sotto illustra la configurazione generica e l’applicazione
identificando le dimensioni del corpo, il tipo e il gruppo applicativo.
Questa nomenclatura viene spesso utilizzata per la determinazione delle
possibili soluzioni e sarà l‘identificazione finale sulla targhetta della valvola
(vedere la targhetta esemplificativa).
ICF 20 - 6 - 3
Numero riferimento applicazione
(vedere riquadro sotto)
Numero di attacchi del modulo
Dimensioni del corpo
Tipo
Per gli ordini, le dimensioni e il tipo di attacco devono essere selezionati per
poter determinare i dati identificativi finali. L’identificazione finale è indicata
esclusivamente dal numero di codice (vedere pagine seguenti).
Applicazione n.
Sequenza delle funzioni
Alimentazione liquido
1
Alimentazione liquido
(senza sbrinamento a gas caldo)
Stop
Filtro
Solenoide
Apertura man.
Regol.
Stop
2
Alimentazione liquido
Stop
Filtro
Solenoide
Apertura man.
Regol.
Intercettazione /
ritegno
3
Alimentazione liquido
Stop
Filtro
Solenoide
Ritegno
Regol.
Stop
10
Alimentazione liquido
(senza sbrinamento a gas caldo)
Stop
Filtro
Solenoide
Regol.
15
Alimentazione liquido con attacco
esterno
Stop
Filtro
Solenoide
Ritegno
Saldatura
Regol.
Solenoide comune
4
Solenoide - Linee del liquido e gas caldo
Stop
Filtro
Solenoide
Apertura man.
Stop
8
Solenoide - Linee del liquido e gas caldo
Stop
Filtro
Solenoide
Apertura man.
Iniezione di liquido
5
Iniezione liquido (espansione)
Stop
Filtro
Solenoide
Apertura man.
Motore
Stop
12
Iniezione liquido (espansione) PWM
Stop
Filtro
Esp. el.
Stop
14
Iniezione liquido (espansione)
Stop
Filtro
Motore
Stop
Sbrinamento a gas caldo
9
Sbrinamento a gas caldo
Stop
Filtro
Solenoide
Stop
Solenoide - evaporatori multipli
11
Solenoide - evaporatori multipli
Stop
Filtro
Solenoide
Ritegno
18
Solenoide - evaporatori multipli
Stop
Filtro
Solenoide
Intercettazione /
ritegno
PWM liquido
13
PWM iniezione di liquido e
alimentazione liquido
Stop
Filtro
Esp. el.
Intercettazione /
ritegno
Varie
90
Configurazioni multiuso
