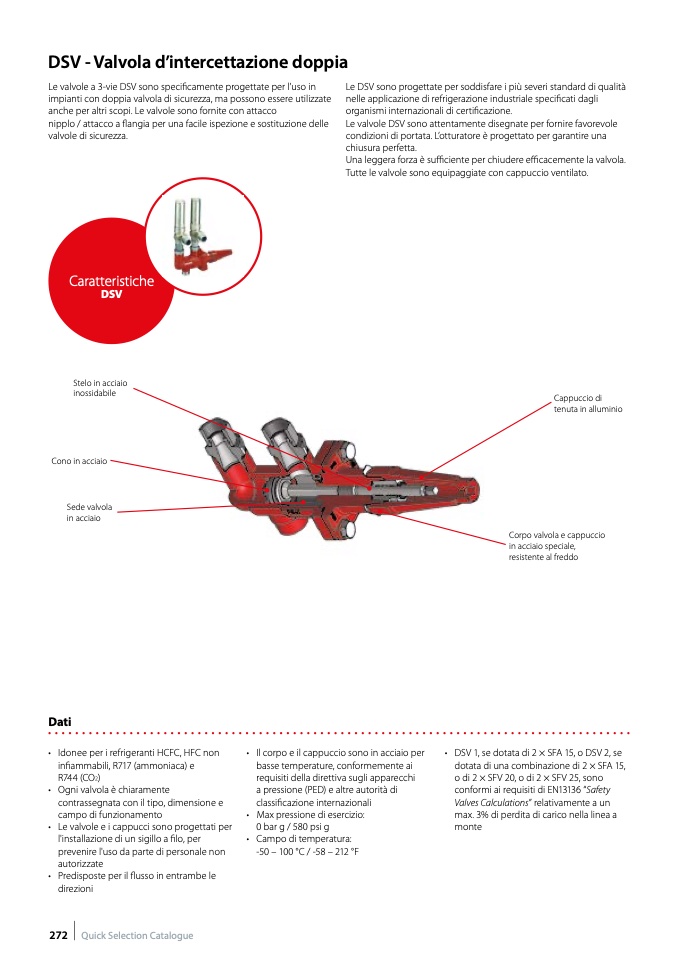

DSV - Valvola d’intercettazione doppia

Le valvole a 3-vie DSV sono specificamente progettate per l’uso in

impianti con doppia valvola di sicurezza, ma possono essere utilizzate

anche per altri scopi. Le valvole sono fornite con attacco

nipplo / attacco a flangia per una facile ispezione e sostituzione delle

valvole di sicurezza.

Le DSV sono progettate per soddisfare i più severi standard di qualità

nelle applicazione di refrigerazione industriale specificati dagli

organismi internazionali di certificazione.

Le valvole DSV sono attentamente disegnate per fornire favorevole

condizioni di portata. L’otturatore è progettato per garantire una

chiusura perfetta.

Una leggera forza è sufficiente per chiudere efficacemente la valvola.

Tutte le valvole sono equipaggiate con cappuccio ventilato.

Caratteristiche

DSV

Stelo in acciaio

inossidabile

Cono in acciaio

Sede valvola

in acciaio

Cappuccio di

tenuta in alluminio

Corpo valvola e cappuccio

in acciaio speciale,

resistente al freddo

Dati

• Idonee per i refrigeranti HCFC, HFC non

infiammabili, R717 (ammoniaca) e

R744 (CO

2

)

• Ogni valvola è chiaramente

contrassegnata con il tipo, dimensione e

campo di funzionamento

• Le valvole e i cappucci sono progettati per

l'installazione di un sigillo a filo, per

prevenire l'uso da parte di personale non

autorizzate

• Predisposte per il flusso in entrambe le

direzioni

• Il corpo e il cappuccio sono in acciaio per

basse temperature, conformemente ai

requisiti della direttiva sugli apparecchi

a pressione (PED) e altre autorità di

classificazione internazionali

• Max pressione di esercizio:

0 bar g / 580 psi g

• Campo di temperatura:

-50 – 100 °C / -58 – 212 °F

• DSV 1, se dotata di 2 × SFA 15, o DSV 2, se

dotata di una combinazione di 2 × SFA 15,

o di 2 × SFV 20, o di 2 × SFV 25, sono

conformi ai requisiti di EN13136 “Safety

Valves Calculations” relativamente a un

max. 3% di perdita di carico nella linea a

monte
