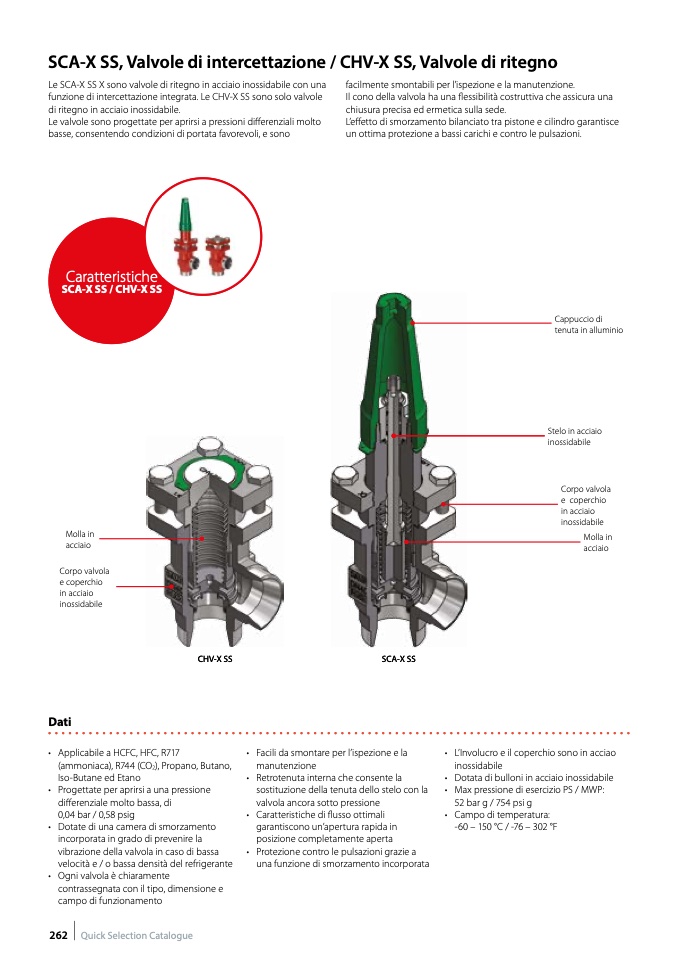

SCA-X SS, Valvole di intercettazione / CHV-X SS, Valvole di ritegno
Le SCA-X SS X sono valvole di ritegno in acciaio inossidabile con una
funzione di intercettazione integrata. Le CHV-X SS sono solo valvole
di ritegno in acciaio inossidabile.
Le valvole sono progettate per aprirsi a pressioni differenziali molto
basse, consentendo condizioni di portata favorevoli, e sono
Caratteristiche
SCA-X SS / CHV-X SS
facilmente smontabili per l’ispezione e la manutenzione.
Il cono della valvola ha una flessibilità costruttiva che assicura una
chiusura precisa ed ermetica sulla sede.
L’effetto di smorzamento bilanciato tra pistone e cilindro garantisce
un ottima protezione a bassi carichi e contro le pulsazioni.
Molla in
acciaio
Corpo valvola
e coperchio
in acciaio
inossidabile
Dati
Cappuccio di
tenuta in alluminio
Stelo in acciaio
inossidabile
Corpo valvola
e coperchio
in acciaio
inossidabile
Molla in
acciaio
CHV-X SS
SCA-X SS
• Facili da smontare per l’ispezione e la
manutenzione
• Retrotenuta interna che consente la
sostituzione della tenuta dello stelo con la
valvola ancora sotto pressione
• Caratteristiche di flusso ottimali
garantiscono un’apertura rapida in
posizione completamente aperta
• Protezione contro le pulsazioni grazie a
una funzione di smorzamento incorporata
• Applicabile a HCFC, HFC, R717
(ammoniaca), R744 (CO
2
), Propano, Butano,
Iso-Butane ed Etano
• Progettate per aprirsi a una pressione
differenziale molto bassa, di
0,04 bar / 0,58 psig
• Dotate di una camera di smorzamento
incorporata in grado di prevenire la
vibrazione della valvola in caso di bassa
velocità e / o bassa densità del refrigerante
• Ogni valvola è chiaramente
contrassegnata con il tipo, dimensione e
campo di funzionamento
• L’Involucro e il coperchio sono in acciao
inossidabile
• Dotata di bulloni in acciaio inossidabile
• Max pressione di esercizio PS / MWP:
52 bar g / 754 psi g
• Campo di temperatura:
-60 – 150 °C / -76 – 302 °F
262 Quick Selection Catalogue
