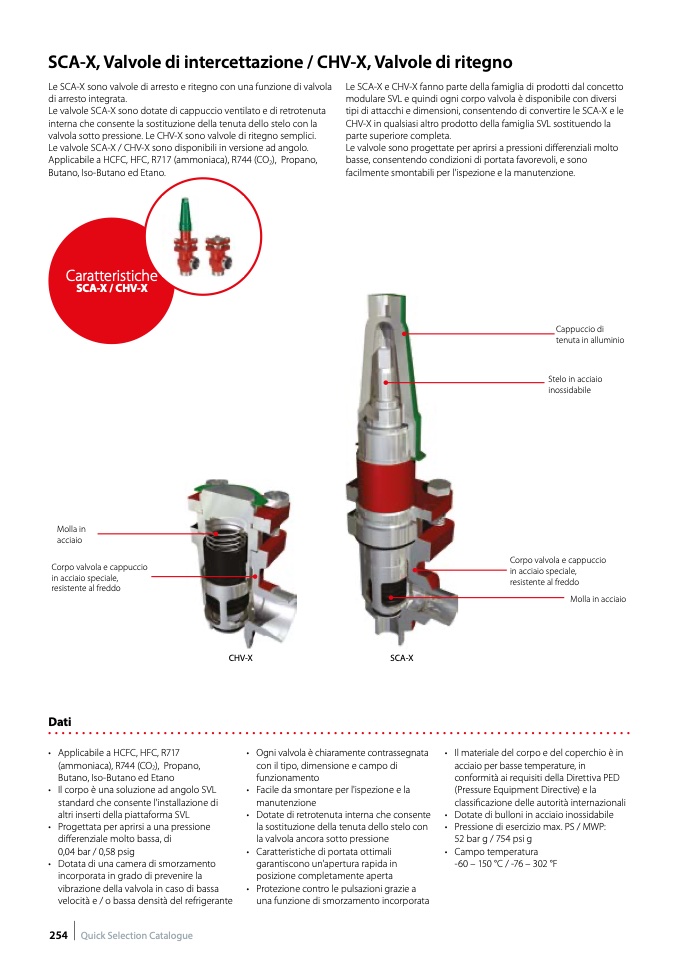

SCA-X, Valvole di intercettazione / CHV-X, Valvole di ritegno
Le SCA-X sono valvole di arresto e ritegno con una funzione di valvola
di arresto integrata.
Le valvole SCA-X sono dotate di cappuccio ventilato e di retrotenuta
interna che consente la sostituzione della tenuta dello stelo con la
valvola sotto pressione. Le CHV-X sono valvole di ritegno semplici.
Le valvole SCA-X / CHV-X sono disponibili in versione ad angolo.
Applicabile a HCFC, HFC, R717 (ammoniaca), R744 (CO
2
), Propano,
Butano, Iso-Butano ed Etano.
Le SCA-X e CHV-X fanno parte della famiglia di prodotti dal concetto
modulare SVL e quindi ogni corpo valvola è disponibile con diversi
tipi di attacchi e dimensioni, consentendo di convertire le SCA-X e le
CHV-X in qualsiasi altro prodotto della famiglia SVL sostituendo la
parte superiore completa.
Le valvole sono progettate per aprirsi a pressioni differenziali molto
basse, consentendo condizioni di portata favorevoli, e sono
facilmente smontabili per l'ispezione e la manutenzione.
Caratteristiche
SCA-X / CHV-X
Cappuccio di
tenuta in alluminio
Stelo in acciaio
inossidabile
Molla in
acciaio
Corpo valvola e cappuccio
in acciaio speciale,
resistente al freddo
Dati
• Applicabile a HCFC, HFC, R717
(ammoniaca), R744 (CO
2
), Propano,
Butano, Iso-Butano ed Etano
• Il corpo è una soluzione ad angolo SVL
standard che consente l'installazione di
altri inserti della piattaforma SVL
• Progettata per aprirsi a una pressione
differenziale molto bassa, di
0,04 bar / 0,58 psig
• Dotata di una camera di smorzamento
incorporata in grado di prevenire la
vibrazione della valvola in caso di bassa
velocità e / o bassa densità del refrigerante
Corpo valvola e cappuccio
in acciaio speciale,
resistente al freddo
Molla in acciaio
CHV-X
SCA-X
• Ogni valvola è chiaramente contrassegnata
con il tipo, dimensione e campo di
funzionamento
• Facile da smontare per l'ispezione e la
manutenzione
• Dotate di retrotenuta interna che consente
la sostituzione della tenuta dello stelo con
la valvola ancora sotto pressione
• Caratteristiche di portata ottimali
garantiscono un'apertura rapida in
posizione completamente aperta
• Protezione contro le pulsazioni grazie a
una funzione di smorzamento incorporata
• Il materiale del corpo e del coperchio è in
acciaio per basse temperature, in
conformità ai requisiti della Direttiva PED
(Pressure Equipment Directive) e la
classificazione delle autorità internazionali
• Dotate di bulloni in acciaio inossidabile
• Pressione di esercizio max. PS / MWP:
52 bar g / 754 psi g
• Campo temperatura
-60 – 150 °C / -76 – 302 °F
