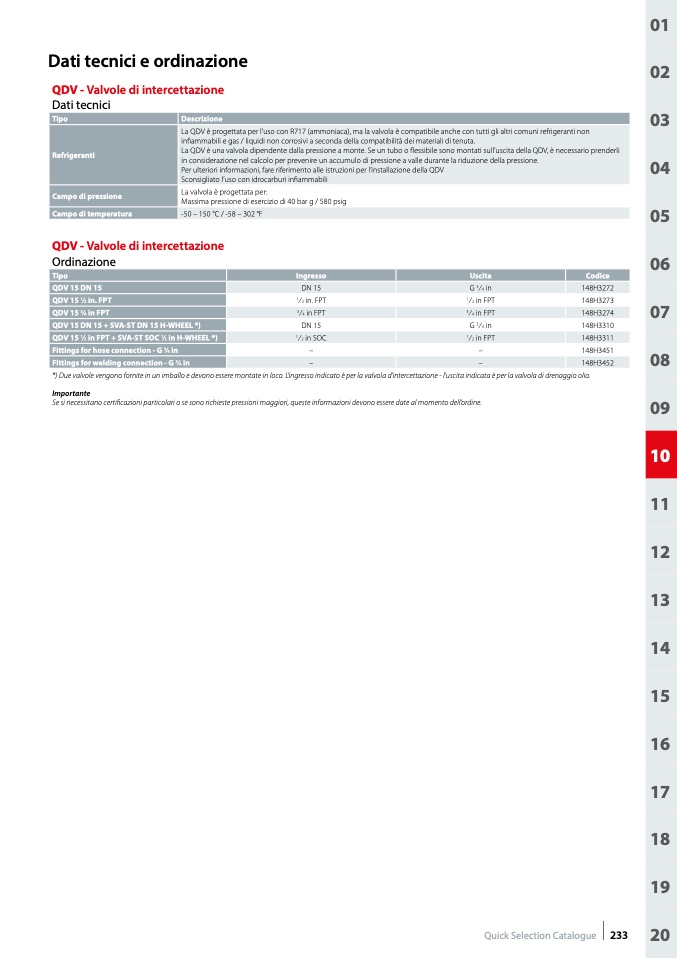

Dati tecnici e ordinazione

QDV - Valvole di intercettazione

Dati tecnici

Tipo

Descrizione

Refrigeranti

La QDV è progettata per l’uso con R717 (ammoniaca), ma la valvola è compatibile anche con tutti gli altri comuni refrigeranti non

infiammabili e gas / liquidi non corrosivi a seconda della compatibilità dei materiali di tenuta.

La QDV è una valvola dipendente dalla pressione a monte. Se un tubo o flessibile sono montati sull’uscita della QDV, è necessario prenderli

in considerazione nel calcolo per prevenire un accumulo di pressione a valle durante la riduzione della pressione.

Per ulteriori informazioni, fare riferimento alle istruzioni per l’installazione della QDV

Sconsigliato l’uso con idrocarburi infiammabili

Campo di pressione

La valvola è progettata per:

Massima pressione di esercizio di 40 bar g / 580 psig

Campo di temperatura

-50 – 150 °C / -58 – 302 °F

QDV - Valvole di intercettazione

Ordinazione

Tipo

Ingresso

Uscita

Codice

QDV 15 DN 15

DN 15

G

3

⁄

4

in

148H3272

QDV 15

1

⁄

2

in. FPT

1

⁄

2

in. FPT

1

⁄

2

in FPT

148H3273

QDV 15

3

⁄

4

in FPT

3

⁄

4

in FPT

3

⁄

4

in FPT

148H3274

QDV 15 DN 15 + SVA-ST DN 15 H-WHEEL *)

DN 15

G

3

⁄

4

in

148H3310

QDV 15

1

⁄

2

in FPT + SVA-ST SOC

1

⁄

2

in H-WHEEL *)

1

⁄

2

in SOC

1

⁄

2

in FPT

148H3311

Fittings for hose connection - G

3

⁄

4

in

–

–

148H3451

Fittings for welding connection - G

3

⁄

4

in

–

–

148H3452

*) Due valvole vengono fornite in un imballo e devono essere montate in loco. L’ingresso indicato è per la valvola d’intercettazione - l’uscita indicata è per la valvola di drenaggio olio.

Importante

Se si necessitano certificazioni particolari o se sono richieste pressioni maggiori, queste informazioni devono essere date al momento dell’ordine.
