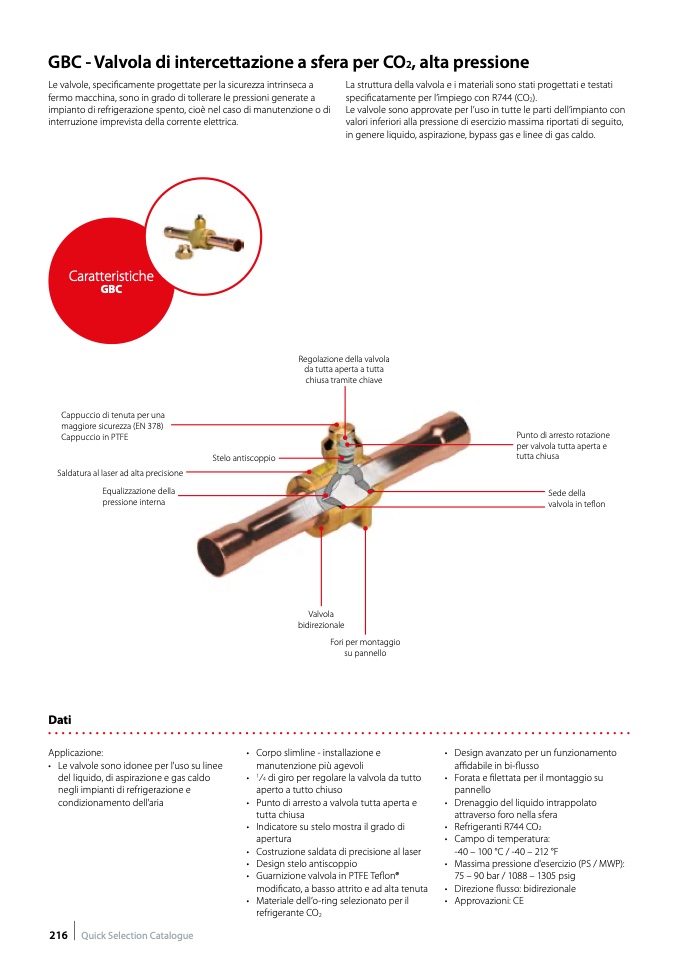

GBC - Valvola di intercettazione a sfera per CO
2
, alta pressione
Le valvole, specificamente progettate per la sicurezza intrinseca a
fermo macchina, sono in grado di tollerare le pressioni generate a
impianto di refrigerazione spento, cioè nel caso di manutenzione o di
interruzione imprevista della corrente elettrica.
Caratteristiche
GBC
Cappuccio di tenuta per una
maggiore sicurezza (EN 378)
Cappuccio in PTFE
Saldatura al laser ad alta precisione
Equalizzazione della
pressione interna
La struttura della valvola e i materiali sono stati progettati e testati
specificatamente per l’impiego con R744 (CO
2
).
Le valvole sono approvate per l’uso in tutte le parti dell’impianto con
valori inferiori alla pressione di esercizio massima riportati di seguito,
in genere liquido, aspirazione, bypass gas e linee di gas caldo.
Regolazione della valvola
da tutta aperta a tutta
chiusa tramite chiave
Stelo antiscoppio
Punto di arresto rotazione
per valvola tutta aperta e
tutta chiusa
Sede della
valvola in teflon
Dati
Valvola
bidirezionale
Fori per montaggio
su pannello
• Corpo slimline - installazione e
manutenzione più agevoli
•
1
⁄
4
di giro per regolare la valvola da tutto
aperto a tutto chiuso
• Punto di arresto a valvola tutta aperta e
tutta chiusa
• Indicatore su stelo mostra il grado di
apertura
• Costruzione saldata di precisione al laser
• Design stelo antiscoppio
• Guarnizione valvola in PTFE Teflon®
modificato, a basso attrito e ad alta tenuta
• Materiale dell’o-ring selezionato per il
Applicazione:
• Le valvole sono idonee per l'uso su linee
del liquido, di aspirazione e gas caldo
negli impianti di refrigerazione e
condizionamento dell'aria
• Design avanzato per un funzionamento
affidabile in bi-flusso
• Forata e filettata per il montaggio su
pannello
• Drenaggio del liquido intrappolato
attraverso foro nella sfera
• Refrigeranti R744 CO
2
• Campo di temperatura:
-40 – 100 °C / -40 – 212 °F
• Massima pressione d'esercizio (PS / MWP):
75 – 90 bar / 1088 – 1305 psig
• Direzione flusso: bidirezionale
• Approvazioni: CE
refrigerante CO
2
216 Quick Selection Catalogue
