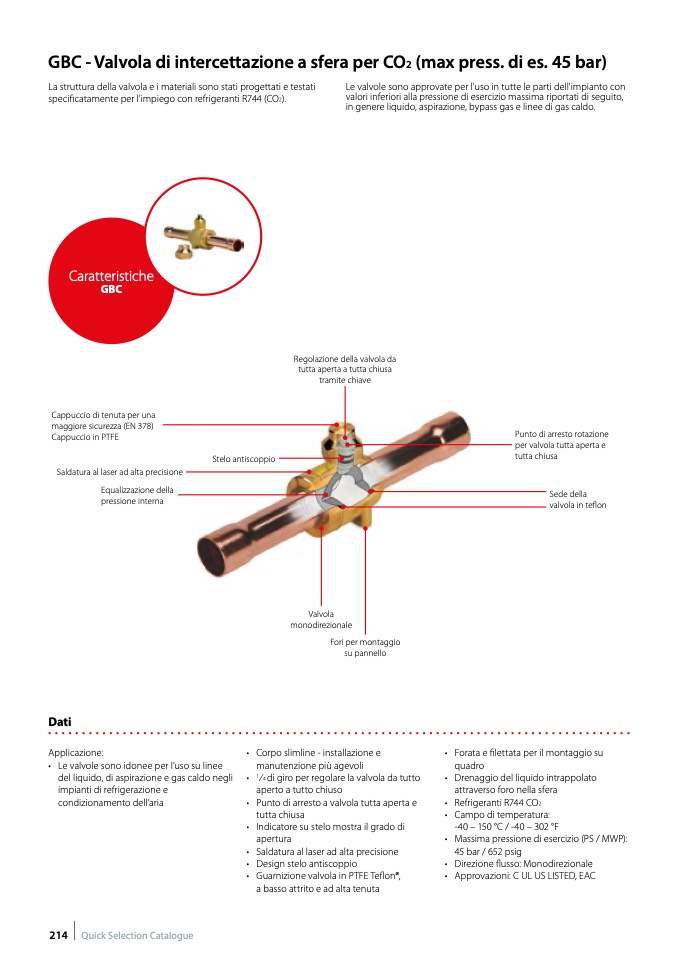

GBC - Valvola di intercettazione a sfera per CO
2
(max press. di es. 45 bar)
La struttura della valvola e i materiali sono stati progettati e testati
specificatamente per l'impiego con refrigeranti R744 (CO
2
).
Caratteristiche
GBC
Cappuccio di tenuta per una
maggiore sicurezza (EN 378)
Cappuccio in PTFE
Saldatura al laser ad alta precisione
Equalizzazione della
pressione interna
Le valvole sono approvate per l'uso in tutte le parti dell'impianto con
valori inferiori alla pressione di esercizio massima riportati di seguito,
in genere liquido, aspirazione, bypass gas e linee di gas caldo.
Regolazione della valvola da
tutta aperta a tutta chiusa
tramite chiave
Stelo antiscoppio
Punto di arresto rotazione
per valvola tutta aperta e
tutta chiusa
Sede della
valvola in teflon
Dati
Valvola
monodirezionale
Fori per montaggio
su pannello
• Corpo slimline - installazione e
manutenzione più agevoli
•
1
⁄
4
di giro per regolare la valvola da tutto
aperto a tutto chiuso
• Punto di arresto a valvola tutta aperta e
tutta chiusa
• Indicatore su stelo mostra il grado di
apertura
• Saldatura al laser ad alta precisione
• Design stelo antiscoppio
• Guarnizione valvola in PTFE Teflon®,
Applicazione:
• Le valvole sono idonee per l’uso su linee
del liquido, di aspirazione e gas caldo negli
impianti di refrigerazione e
condizionamento dell’aria
• Forata e filettata per il montaggio su
quadro
• Drenaggio del liquido intrappolato
attraverso foro nella sfera
• Refrigeranti R744 CO
2
• Campo di temperatura:
-40 – 150 °C / -40 – 302 °F
• Massima pressione di esercizio (PS / MWP):
45 bar / 652 psig
• Direzione flusso: Monodirezionale
• Approvazioni: C UL US LISTED, EAC
a basso attrito e ad alta tenuta
