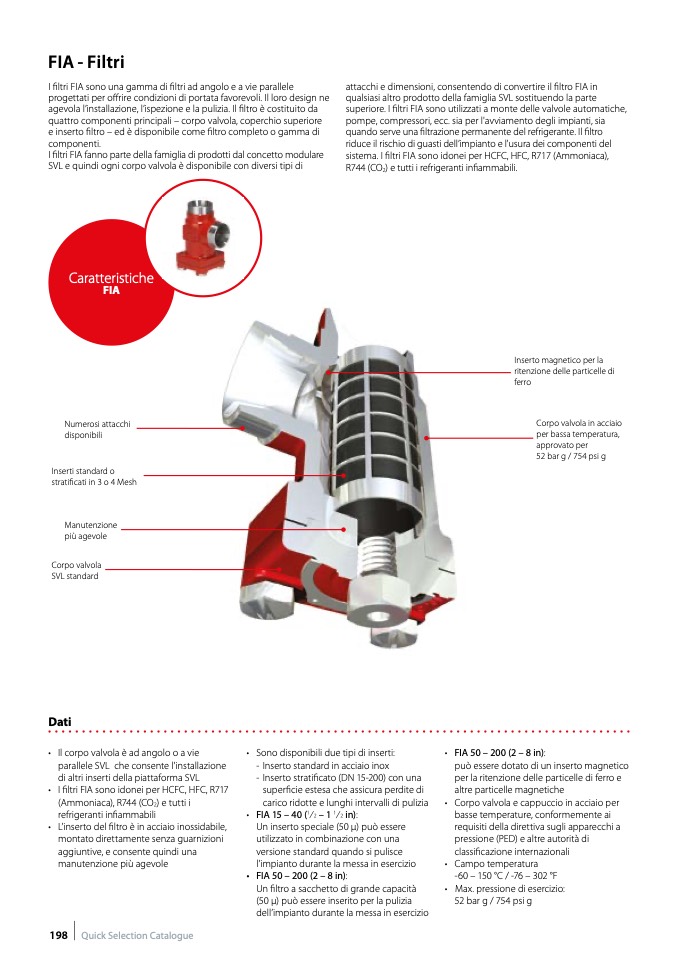

FIA - Filtri

I filtri FIA sono una gamma di filtri ad angolo e a vie parallele

progettati per offrire condizioni di portata favorevoli. Il loro design ne

agevola l’installazione, l’ispezione e la pulizia. Il filtro è costituito da

quattro componenti principali – corpo valvola, coperchio superiore

e inserto filtro – ed è disponibile come filtro completo o gamma di

componenti.

I filtri FIA fanno parte della famiglia di prodotti dal concetto modulare

SVL e quindi ogni corpo valvola è disponibile con diversi tipi di

attacchi e dimensioni, consentendo di convertire il filtro FIA in

qualsiasi altro prodotto della famiglia SVL sostituendo la parte

superiore. I filtri FIA sono utilizzati a monte delle valvole automatiche,

pompe, compressori, ecc. sia per l'avviamento degli impianti, sia

quando serve una filtrazione permanente del refrigerante. Il filtro

riduce il rischio di guasti dell’impianto e l'usura dei componenti del

sistema. I filtri FIA sono idonei per HCFC, HFC, R717 (Ammoniaca),

R744 (CO

2

) e tutti i refrigeranti infiammabili.

Caratteristiche

FIA

Numerosi attacchi

disponibili

Inserti standard o

stratificati in 3 o 4 Mesh

Manutenzione

più agevole

Corpo valvola

SVL standard

Dati

• Il corpo valvola è ad angolo o a vie

parallele SVL che consente l’installazione

di altri inserti della piattaforma SVL

• I filtri FIA sono idonei per HCFC, HFC, R717

(Ammoniaca), R744 (CO

2

) e tutti i

refrigeranti infiammabili

• L’inserto del filtro è in acciaio inossidabile,

montato direttamente senza guarnizioni

aggiuntive, e consente quindi una

manutenzione più agevole

Inserto magnetico per la

ritenzione delle particelle di

ferro

Corpo valvola in acciaio

per bassa temperatura,

approvato per

52 bar g / 754 psi g

• Sono disponibili due tipi di inserti:

- Inserto standard in acciaio inox

- Inserto stratificato (DN 15-200) con una

superficie estesa che assicura perdite di

carico ridotte e lunghi intervalli di pulizia

• FIA 15 – 40 (

1

⁄

2

– 1

1

⁄

2

in):

Un inserto speciale (50 μ) può essere

utilizzato in combinazione con una

versione standard quando si pulisce

l’impianto durante la messa in esercizio

• FIA 50 – 200 (2 – 8 in):

Un filtro a sacchetto di grande capacità

(50 μ) può essere inserito per la pulizia

dell’impianto durante la messa in esercizio

• FIA 50 – 200 (2 – 8 in):

può essere dotato di un inserto magnetico

per la ritenzione delle particelle di ferro e

altre particelle magnetiche

• Corpo valvola e cappuccio in acciaio per

basse temperature, conformemente ai

requisiti della direttiva sugli apparecchi a

pressione (PED) e altre autorità di

classificazione internazionali

• Campo temperatura

-60 – 150 °C / -76 – 302 °F

• Max. pressione di esercizio:

52 bar g / 754 psi g
