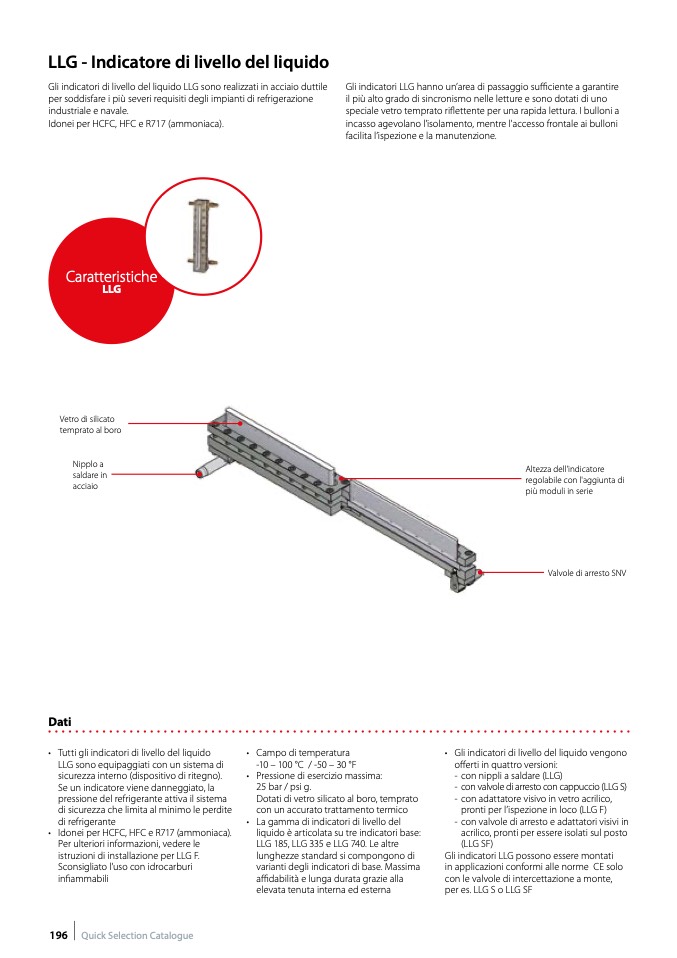

LLG - Indicatore di livello del liquido

Gli indicatori di livello del liquido LLG sono realizzati in acciaio duttile

per soddisfare i più severi requisiti degli impianti di refrigerazione

industriale e navale.

Idonei per HCFC, HFC e R717 (ammoniaca).

Gli indicatori LLG hanno un’area di passaggio sufficiente a garantire

il più alto grado di sincronismo nelle letture e sono dotati di uno

speciale vetro temprato riflettente per una rapida lettura. I bulloni a

incasso agevolano l’isolamento, mentre l'accesso frontale ai bulloni

facilita l’ispezione e la manutenzione.

Caratteristiche

LLG

Vetro di silicato

temprato al boro

Nipplo a

saldare in

acciaio

Altezza dell’indicatore

regolabile con l'aggiunta di

più moduli in serie

Valvole di arresto SNV

Dati

• Tutti gli indicatori di livello del liquido

LLG sono equipaggiati con un sistema di

sicurezza interno (dispositivo di ritegno).

Se un indicatore viene danneggiato, la

pressione del refrigerante attiva il sistema

di sicurezza che limita al minimo le perdite

di refrigerante

• Idonei per HCFC, HFC e R717 (ammoniaca).

Per ulteriori informazioni, vedere le

istruzioni di installazione per LLG F.

Sconsigliato l’uso con idrocarburi

infiammabili

• Campo di temperatura

-10 – 100 °C / -50 – 30 °F

• Pressione di esercizio massima:

25 bar / psi g.

Dotati di vetro silicato al boro, temprato

con un accurato trattamento termico

• La gamma di indicatori di livello del

liquido è articolata su tre indicatori base:

LLG 185, LLG 335 e LLG 740. Le altre

lunghezze standard si compongono di

varianti degli indicatori di base. Massima

affidabilità e lunga durata grazie alla

elevata tenuta interna ed esterna

• Gli indicatori di livello del liquido vengono

offerti in quattro versioni:

- con nippli a saldare (LLG)

- con valvole di arresto con cappuccio (LLG S)

- con adattatore visivo in vetro acrilico,

pronti per l’ispezione in loco (LLG F)

- con valvole di arresto e adattatori visivi in

acrilico, pronti per essere isolati sul posto

(LLG SF)

Gli indicatori LLG possono essere montati

in applicazioni conformi alle norme CE solo

con le valvole di intercettazione a monte,

per es. LLG S o LLG SF
