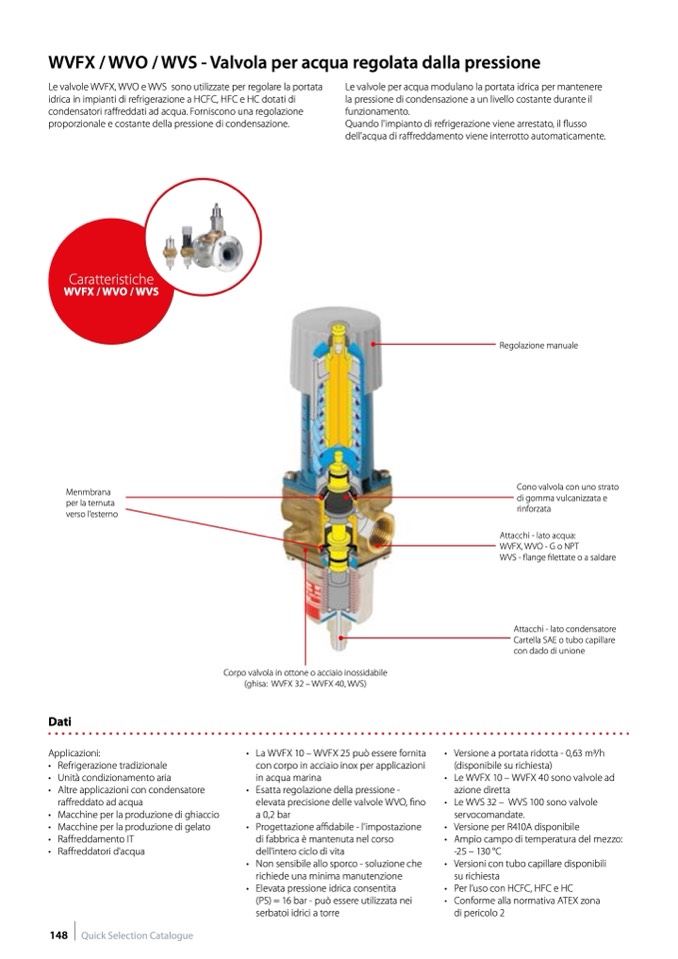

WVFX / WVO / WVS - Valvola per acqua regolata dalla pressione
Le valvole WVFX, WVO e WVS sono utilizzate per regolare la portata
idrica in impianti di refrigerazione a HCFC, HFC e HC dotati di
condensatori raffreddati ad acqua. Forniscono una regolazione
proporzionale e costante della pressione di condensazione.
Le valvole per acqua modulano la portata idrica per mantenere
la pressione di condensazione a un livello costante durante il
funzionamento.
Quando l'impianto di refrigerazione viene arrestato, il flusso
dell'acqua di raffreddamento viene interrotto automaticamente.
Caratteristiche
WVFX / WVO / WVS
Menmbrana
per la ternuta
verso l’esterno
Regolazione manuale
Cono valvola con uno strato
di gomma vulcanizzata e
rinforzata
Attacchi - lato acqua:
WVFX, WVO - G o NPT
WVS - flange filettate o a saldare
Attacchi - lato condensatore
Cartella SAE o tubo capillare
con dado di unione
• Versione a portata ridotta - 0,63 m3/h
(disponibile su richiesta)
• Le WVFX 10 – WVFX 40 sono valvole ad
azione diretta
• Le WVS 32 – WVS 100 sono valvole
servocomandate.
• Versione per R410A disponibile
• Ampio campo di temperatura del mezzo:
-25 – 130 °C
• Versioni con tubo capillare disponibili
su richiesta
• Per l’uso con HCFC, HFC e HC
• Conforme alla normativa ATEX zona
di pericolo 2
Dati
Applicazioni:
• Refrigerazione tradizionale
• Unità condizionamento aria
• Altre applicazioni con condensatore
raffreddato ad acqua
• Macchine per la produzione di ghiaccio
• Macchine per la produzione di gelato
• Raffreddamento IT
• Raffreddatori d'acqua
Corpo valvola in ottone o acciaio inossidabile
(ghisa: WVFX 32 – WVFX 40, WVS)
• La WVFX 10 – WVFX 25 può essere fornita
con corpo in acciaio inox per applicazioni
in acqua marina
• Esatta regolazione della pressione -
elevata precisione delle valvole WVO, fino
a 0,2 bar
• Progettazione affidabile - l'impostazione
di fabbrica è mantenuta nel corso
dell'intero ciclo di vita
• Non sensibile allo sporco - soluzione che
richiede una minima manutenzione
• Elevata pressione idrica consentita
(PS) = 16 bar - può essere utilizzata nei
serbatoi idrici a torre
