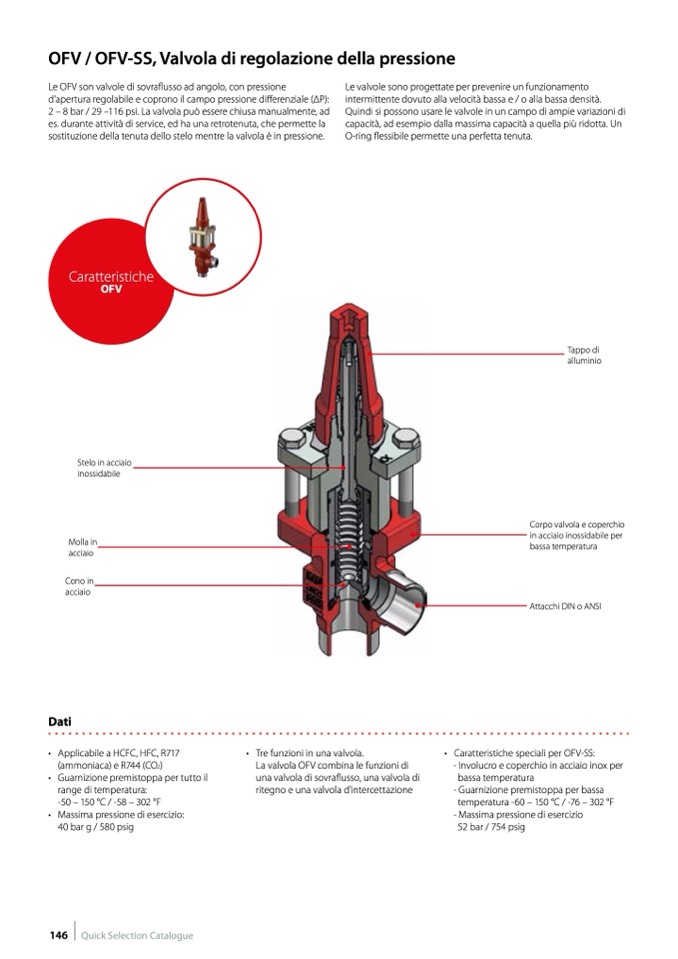

OFV / OFV-SS, Valvola di regolazione della pressione
Le OFV son valvole di sovraflusso ad angolo, con pressione
d'apertura regolabile e coprono il campo pressione differenziale (ΔP):
2 – 8 bar / 29 –116 psi. La valvola può essere chiusa manualmente, ad
es. durante attività di service, ed ha una retrotenuta, che permette la
sostituzione della tenuta dello stelo mentre la valvola
è in pressione.
Le valvole sono progettate per prevenire un funzionamento
intermittente dovuto alla velocità bassa e / o alla bassa densità.
Quindi si possono usare le valvole in un campo di ampie variazioni di
capacità, ad esempio dalla massima capacità a quella più ridotta. Un
O-ring flessibile permette una perfetta tenuta.
Caratteristiche
OFV
Stelo in acciaio
inossidabile
Molla in
acciaio
Cono in
acciaio
Dati
• Applicabile a HCFC, HFC, R717
(ammoniaca) e R744 (CO
2
)
• Guarnizione premistoppa per tutto il
range di temperatura:
-50 – 150 °C / -58 – 302 °F
• Massima pressione di esercizio:
40 bar g / 580 psig
• Tre funzioni in una valvola.
La valvola OFV combina le funzioni di
una valvola di sovraflusso, una valvola di
ritegno e una valvola d'intercettazione
Corpo valvola e coperchio
in acciaio inossidabile per
bassa temperatura
Attacchi DIN o ANSI
• Caratteristiche speciali per OFV-SS:
- Involucro e coperchio in acciaio inox per
bassa temperatura
- Guarnizione premistoppa per bassa
temperatura -60 – 150 °C / -76 – 302 °F
- Massima pressione di esercizio
52 bar / 754 psig
Tappo di
alluminio
