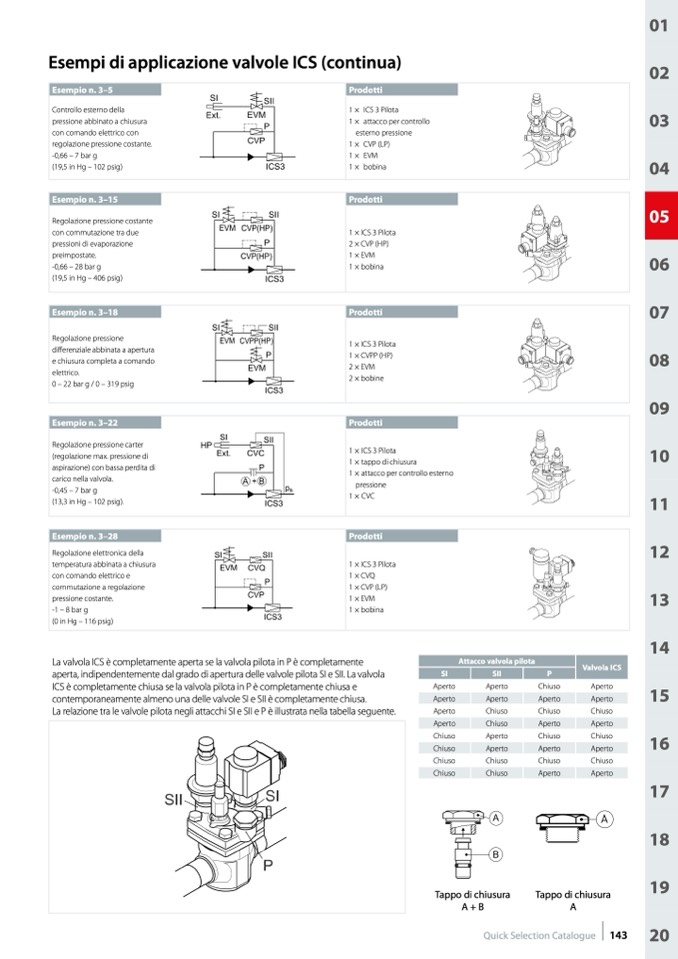

Esempi di applicazione valvole ICS (continua)

02

03

04

05

06

07

08

09

10

11

12

13

14

15

16

17

18

19

20

Esempio n. 3–5

Controllo esterno della

pressione abbinato a chiusura

con comando elettrico con

regolazione pressione costante.

-0,66 – 7 bar g

(19,5 in Hg – 102 psig)

Esempio n. 3–15

Regolazione pressione costante

con commutazione tra due

pressioni di evaporazione

preimpostate.

-0,66 – 28 bar g

(19,5 in Hg – 406 psig)

Esempio n. 3–18

Regolazione pressione

differenziale abbinata a apertura

e chiusura completa a comando

elettrico.

0 – 22 bar g / 0 – 319 psig

Esempio n. 3–22

Regolazione pressione carter

(regolazione max. pressione di

aspirazione) con bassa perdita di

carico nella valvola.

-0,45 – 7 bar g

(13,3 in Hg – 102 psig).

Esempio n. 3–28

Regolazione elettronica della

temperatura abbinata a chiusura

con comando elettrico e

commutazione a regolazione

pressione costante.

-1 – 8 bar g

(0 in Hg – 116 psig)

Prodotti

1 × ICS 3 Pilota

1 × attacco per controllo

esterno pressione

1× CVP (LP)

1× EVM

1× bobina

Prodotti

1 × ICS 3 Pilota

2 × CVP (HP)

1 × EVM

1 × bobina

Prodotti

1 × ICS 3 Pilota

1 × CVPP (HP)

2×EVM

2 × bobine

Prodotti

1 × ICS 3 Pilota

1 × tappo di chiusura

1 × attacco per controllo esterno

La valvola ICS è completamente aperta se la valvola pilota in P è completamente

aperta, indipendentemente dal grado di apertura delle valvole pilota SI e SII. La valvola

ICS è completamente chiusa se la valvola pilota in P è completamente chiusa e

contemporaneamente almeno una delle valvole SI e SII è completamente chiusa.

La relazione tra le valvole pilota negli attacchi SI e SII e P è illustrata nella tabella seguente.

Attacco valvola pilota

SI

SII

P

Valvola ICS

Aperto

Aperto

Chiuso

Aperto

Chiuso

Aperto

Chiuso

Aperto

pressione

1 × CVC

Prodotti

1 × ICS 3 Pilota

1 × CVQ

1 × CVP (LP)

1 × EVM

1 × bobina

Aperto

Aperto

Aperto

Aperto

Chiuso

Chiuso

Chiuso

Chiuso

Aperto

Aperto

Chiuso

Chiuso

Aperto

Aperto

Chiuso

Chiuso

Chiuso

Aperto

Chiuso

Aperto

Chiuso

Aperto

Chiuso

Aperto

Tappo di chiusura

A +B

Tappo di chiusura

A
