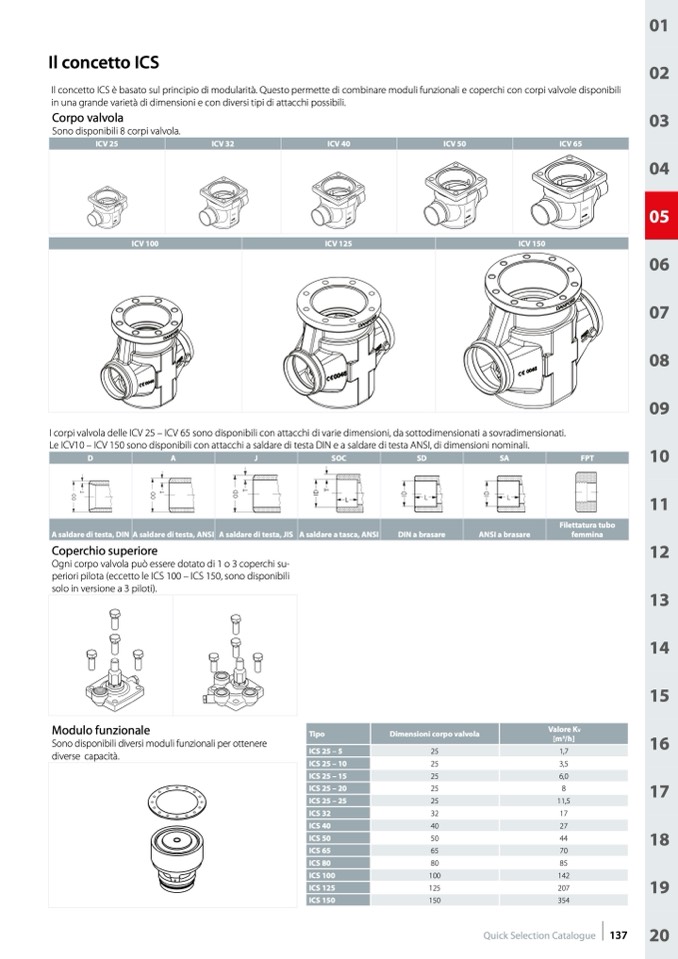

Il concetto ICS è basato sul principio di modularità. Questo permette di combinare moduli funzionali e coperchi con corpi valvole disponibili

in una grande varietà di dimensioni e con diversi tipi di attacchi possibili.

Corpo valvola

Sono disponibili 8 corpi valvola.

ICV 25

ICV 100

ICV 32

ICV 40

ICV 125

ICV 50

ICV 65

I corpi valvola delle ICV 25 – ICV 65 sono disponibili con attacchi di varie dimensioni, da sottodimensionati a sovradimensionati.

Le ICV10 – ICV 150 sono disponibili con attacchi a saldare di testa DIN e a saldare di testa ANSI, di dimensioni nominali.

D

A

J

SOC

SD

SA

FPT

A saldare di testa, DIN A saldare di testa, ANSI

Coperchio superiore

A saldare di testa, JIS

A saldare a tasca, ANSI

DIN a brasare

ANSI a brasare

Filettatura tubo

femmina

Ogni corpo valvola pu

ò essere dotato di 1 o 3 coperchi su-

periori pilota (eccetto le ICS 100 – ICS 150, sono disponibili

solo in versione a 3 piloti).

Modulo funzionale

Sono disponibili diversi moduli funzionali per ottenere

diverse capacità.

Tipo

Dimensioni corpo valvola

25

25

25

25

25

32

40

50

65

80

100

125

150

Valore K

V

[m

3

/h]

1,7

3,5

6,0

8

11,5

17

27

44

70

85

142

207

354
