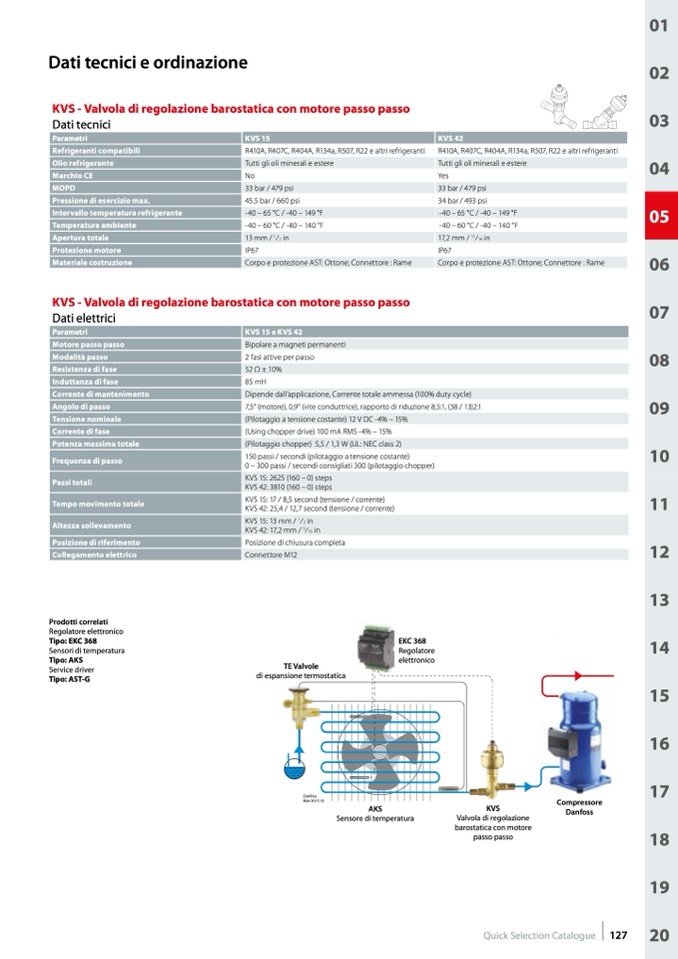

Dati tecnici e ordinazione

KVS - Valvola di regolazione barostatica con motore passo passo

02

03

04

05

06

07

08

09

10

11

12

13

14

15

16

17

18

19

20

Dati tecnici

Parametri

Refrigeranti compatibili

Olio refrigerante

Marchio CE

MOPD

Pressione di esercizio max.

Intervallo temperatura refrigerante

Temperatura ambiente

Apertura totale

Protezione motore

Materiale costruzione

KVS15

R410A, R407C, R404A, R134a, R507, R22 e altri refrigeranti

Tutti gli oli minerali e estere

No

33 bar / 479 psi

45.5 bar / 660 psi

-40 – 65 °C / -40 – 149 °F

-40 – 60 °C / -40 – 140 °F

13 mm /

1

⁄

2

in

IP67

Corpo e protezione AST: Ottone; Connettore : Rame

KVS 42

R410A, R407C, R404A, R134a, R507, R22 e altri refrigeranti

Tutti gli oli minerali e estere

Yes

33 bar / 479 psi

34 bar / 493 psi

-40 – 65 °C / -40 – 149 °F

-40 – 60 °C / -40 – 140 °F

17,2 mm /

11

⁄

16

in

IP67

Corpo e protezione AST: Ottone; Connettore : Rame

KVS - Valvola di regolazione barostatica con motore passo passo

Dati elettrici

Parametri

Motore passo passo

Modalità passo

Resistenza di fase

Induttanza di fase

Corrente di mantenimento

Angolo di passo

Tensione nominale

Corrente di fase

Potenza massima totale

Frequenza di passo

Passi totali

Tempo movimento totale

Altezza sollevamento

Posizione di riferimento

Collegamento elettrico

Prodotti correlati

Regolatore elettronico

Tipo: EKC 368

Sensori di temperatura

Tipo: AKS

Service driver

Tipo: AST-G

KVS 15 e KVS 42

Bipolare a magneti permanenti

2 fasi attive per passo

52 Ω ± 10%

85 mH

Dipende dall’applicazione, Corrente totale ammessa (100% duty cycle)

7,5° (motore), 0,9° (vite conduttrice), rapporto di riduzione 8,5:1, (38 / 13)2:1

(Pilotaggio a tensione costante) 12 V DC -4% – 15%

(Using chopper drive) 100 mA RMS -4% – 15%

(Pilotaggio chopper) 5,5 / 1,3 W (UL: NEC class 2)

150 passi / secondi (pilotaggio a tensione costante)

0 – 300 passi / secondi consigliati 300 (pilotaggio chopper)

KVS 15: 2625 (160 – 0) steps

KVS 42: 3810 (160 – 0) steps

KVS 15: 17 / 8,5 second (tensione / corrente)

KVS 42: 25,4 / 12,7 second (tensione / corrente)

KVS 15: 13 mm /

1

⁄

2

in

KVS 42: 17,2 mm /

5

⁄

16

in

Posizione di chiusura completa

Connettore M12

TE Valvole

di espansione termostatica

Danfoss

R64-3015.10

EKC 368

Regolatore

elettronico

AKS

KVS

Valvola di regolazione

barostatica con motore

passo passo

Compressore

Danfoss

Sensore di temperatura

Quick Selection Catalogue 127
