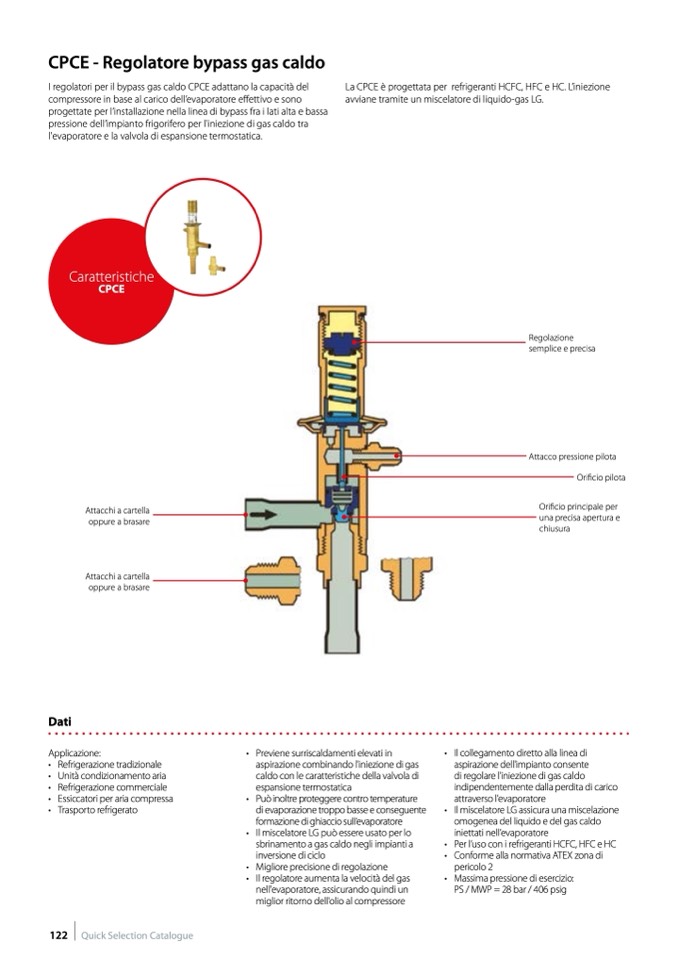

CPCE - Regolatore bypass gas caldo

I regolatori per il bypass gas caldo CPCE adattano la capacità del

compressore in base al carico dell’evaporatore effettivo e sono

progettate per l’installazione nella linea di bypass fra i lati alta e bassa

pressione dell’impianto frigorifero per l'iniezione di gas caldo tra

l'evaporatore e la valvola di espansione termostatica.

La CPCE è progettata per refrigeranti HCFC, HFC e HC. L’iniezione

avviane tramite un miscelatore di liquido-gas LG.

Caratteristiche

CPCE

Attacchi a cartella

oppure a brasare

Attacchi a cartella

oppure a brasare

Dati

Regolazione

semplice e precisa

Attacco pressione pilota

Orificio pilota

Orificio principale per

una precisa apertura e

chiusura

Applicazione:

• Refrigerazione tradizionale

• Unità condizionamento aria

• Refrigerazione commerciale

• Essiccatori per aria compressa

• Trasporto refrigerato

• Previene surriscaldamenti elevati in

aspirazione combinando l'iniezione di gas

caldo con le caratteristiche della valvola di

espansione termostatica

• Può inoltre proteggere contro temperature

di evaporazione troppo basse e conseguente

formazione di ghiaccio sull’evaporatore

• Il miscelatore LG può essere usato per lo

sbrinamento a gas caldo negli impianti a

inversione di ciclo

• Migliore precisione di regolazione

• Il regolatore aumenta la velocità del gas

nell'evaporatore, assicurando quindi un

• Il collegamento diretto alla linea di

aspirazione dell'impianto consente

di regolare l'iniezione di gas caldo

indipendentemente dalla perdita di carico

attraverso l'evaporatore

• Il miscelatore LG assicura una miscelazione

omogenea del liquido e del gas caldo

iniettati nell’evaporatore

• Per l’uso con i refrigeranti HCFC, HFC e HC

• Conforme alla normativa ATEX zona di

pericolo 2

• Massima pressione di esercizio:

miglior ritorno dell'olio al compressore

PS/MWP=28bar/406psig

122 Quick Selection Catalogue
