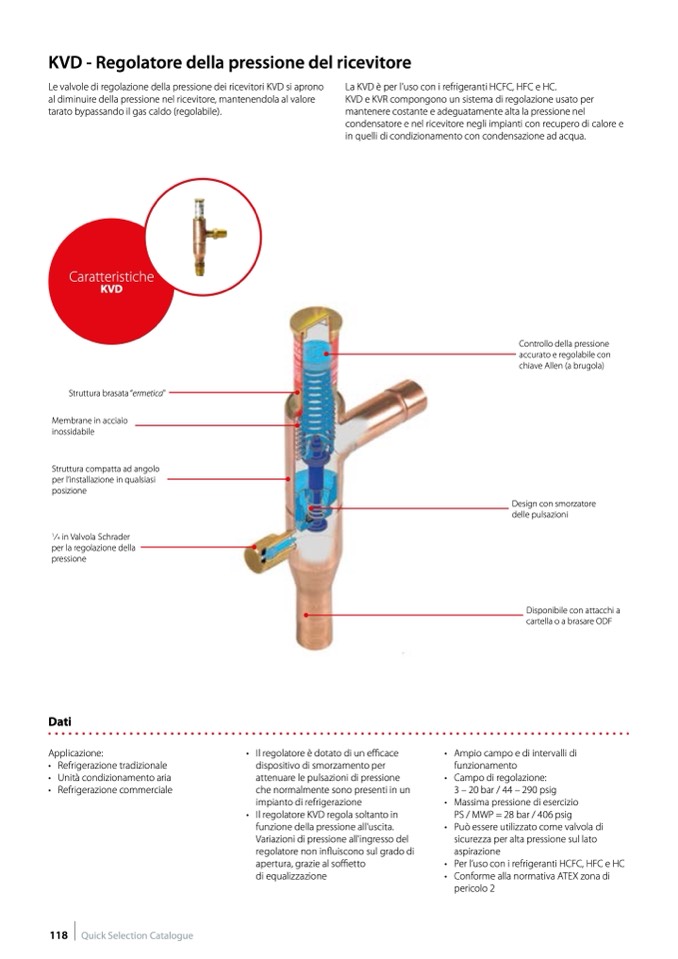

KVD - Regolatore della pressione del ricevitore
Le valvole di regolazione della pressione dei ricevitori KVD si aprono
al diminuire della pressione nel ricevitore, mantenendola al valore
tarato bypassando il gas caldo (regolabile).
La KVD è per l’uso con i refrigeranti HCFC, HFC e HC.
KVD e KVR compongono un sistema di regolazione usato per
mantenere costante e adeguatamente alta la pressione nel
condensatore e nel ricevitore negli impianti con recupero di calore e
in quelli di condizionamento con condensazione ad acqua.
Caratteristiche
KVD
Struttura brasata “ermetica"
Membrane in acciaio
inossidabile
Struttura compatta ad angolo
per l’installazione in qualsiasi
posizione
1
⁄
4
in Valvola Schrader
per la regolazione della
pressione
Controllo della pressione
accurato e regolabile con
chiave Allen (a brugola)
Design con smorzatore
delle pulsazioni
Disponibile con attacchi a
cartella o a brasare ODF
• Ampio campo e di intervalli di
funzionamento
• Campo di regolazione:
3 – 20 bar / 44 – 290 psig
• Massima pressione di esercizio
PS / MWP = 28 bar / 406 psig
• Può essere utilizzato come valvola di
sicurezza per alta pressione sul lato
aspirazione
• Per l’uso con i refrigeranti HCFC, HFC e HC
• Conforme alla normativa ATEX zona di
Dati
Applicazione:
• Refrigerazione tradizionale
• Unità condizionamento aria
• Refrigerazione commerciale
• Il regolatore è dotato di un efficace
dispositivo di smorzamento per
attenuare le pulsazioni di pressione
che normalmente sono presenti in un
impianto di refrigerazione
• Il regolatore KVD regola soltanto in
funzione della pressione all'uscita.
Variazioni di pressione all'ingresso del
regolatore non influiscono sul grado di
apertura, grazie al soffietto
di equalizzazione
pericolo 2
118 Quick Selection Catalogue
