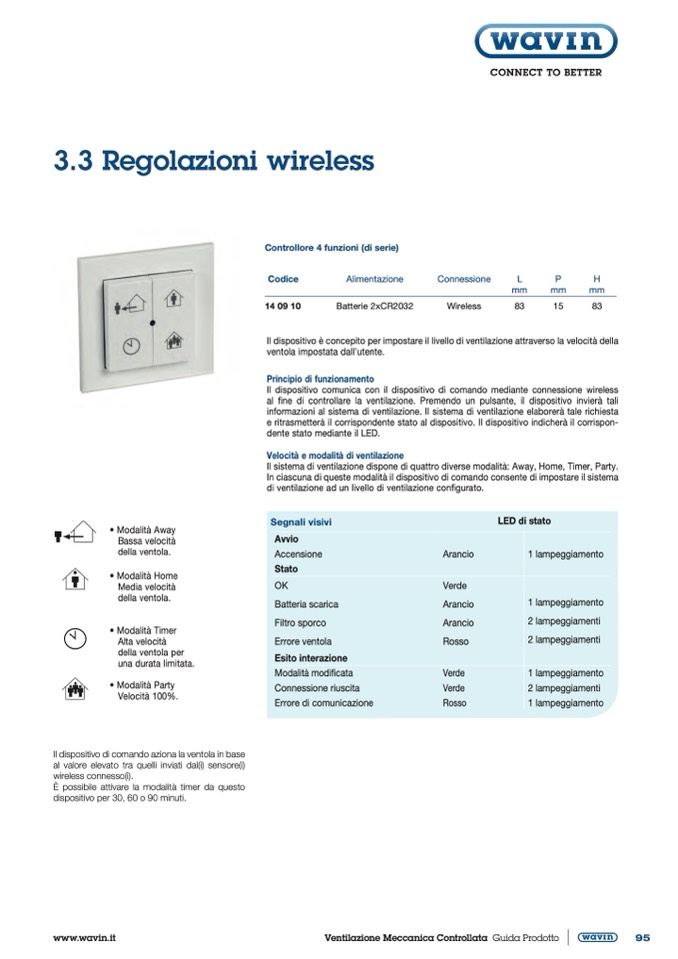

3.3 Regolazioni wireless
CONNECT TO BETTER
Controllore 4 funzioni (di serie)
Codice
Alimentazione
14 09 10
Batterie 2xCR2032
Il dispositivo è concepito per impostare il livello di ventilazione attraverso la velocità della
ventola impostata dall’utente.
Principio di funzionamento
Il dispositivo comunica con il dispositivo di comando mediante connessione wireless
al fine di controllare la ventilazione. Premendo un pulsante, il dispositivo invierà tali
informazioni al sistema di ventilazione. Il sistema di ventilazione elaborerà tale richiesta
e ritrasmetterà il corrispondente stato al dispositivo. Il dispositivo indicherà il corrispon-
dente stato mediante il LED.
Velocità e modalità di ventilazione
Il sistema di ventilazione dispone di quattro diverse modalità: Away, Home, Timer, Party.
In ciascuna di queste modalità il dispositivo di comando consente di impostare il sistema
di ventilazione ad un livello di ventilazione configurato.
Connessione
L
P
H
mm
mm
mm
Wireless
83
15
83
• Modalità Away
Bassa velocità
della ventola.
• Modalità Home
Media velocità
della ventola.
• Modalità Timer
Alta velocità
della ventola per
una durata limitata.
• Modalità Party
Velocità 100%.
Il dispositivo di comando aziona la ventola in base
al valore elevato tra quelli inviati dal(i) sensore(i)
wireless connesso(i).
È possibile attivare la modalità timer da questo
dispositivo per 30, 60 o 90 minuti.
Segnali visivi
Avvio
Accensione
Stato
OK
Batteria scarica
Filtro sporco
Errore ventola
Esito interazione
Modalità modificata
Connessione riuscita
Errore di comunicazione
Arancio
Verde
Arancio
Arancio
Rosso
Verde
Verde
Rosso
LED di stato
1 lampeggiamento
1 lampeggiamento
2 lampeggiamenti
2 lampeggiamenti
1 lampeggiamento
2 lampeggiamenti
1 lampeggiamento
www.wavin.it
Ventilazione Meccanica Controllata Guida Prodotto
95
