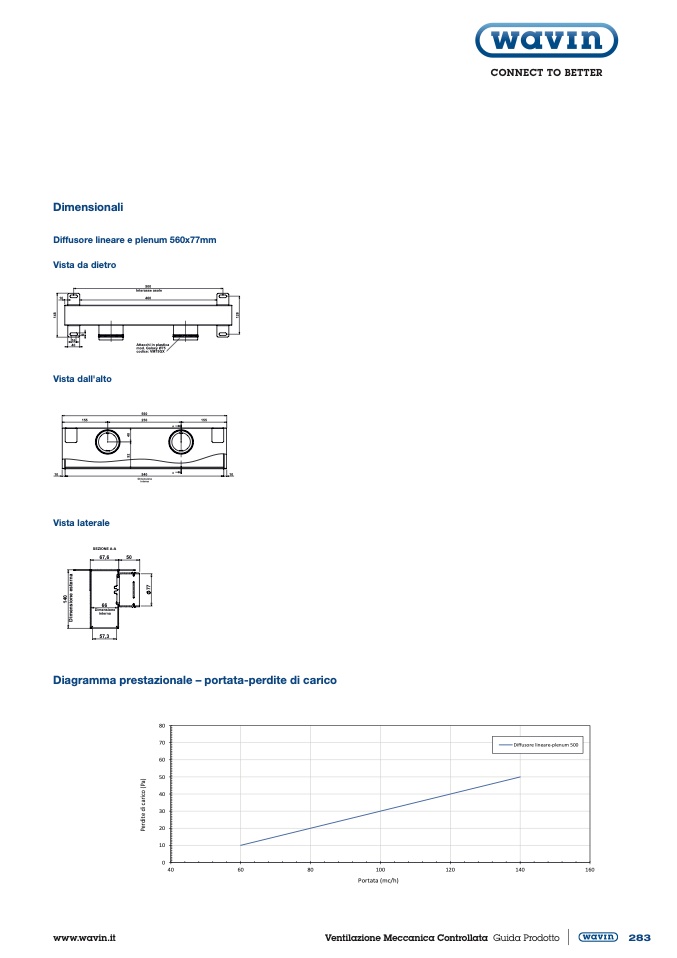

Dimensionali

Diffusore lineare e plenum 560x77mm

Vista da dietro

10

500

Interasse asole

460

Attacchi in plastica

mod. Galaxy Ø75

codice: VM75GX

560

540

A

10

Dimensione

interna

CONNECT TO BETTER

16

40

Vista dall'alto

10

Vista laterale

SEZIONE A-A

67,6

66

Dimensione

interna

57,3

50

155

250

155

A

Diagramma prestazionale – portata-perdite di carico

80

70

60

50

40

30

20

10

0

40

60

80

100

120

140

160

Diff usore lineare‐plenum 500

Portata (mc/h)
