Dimensionale

Sezione

Vista frontale

Griglia di immissione/estrazione con schermo forellato, in acciaio zincato, verniciata di

colore bianco RAL9003. Dotata di supporto portafiltro.

Impiego

Utilizzate nella realizzazione di impianti di ventilazione meccanica controllata in

abbinamento alle bocchette metalliche ed anche alle multiple in ABS.

B

Codice

14 02 34

14 02 13

Colore

Bianco RAL 9003

Bianco RAL 9003

Portata massima

m

3

/h

60

135

B

H

mm

mm

250

100

350

150

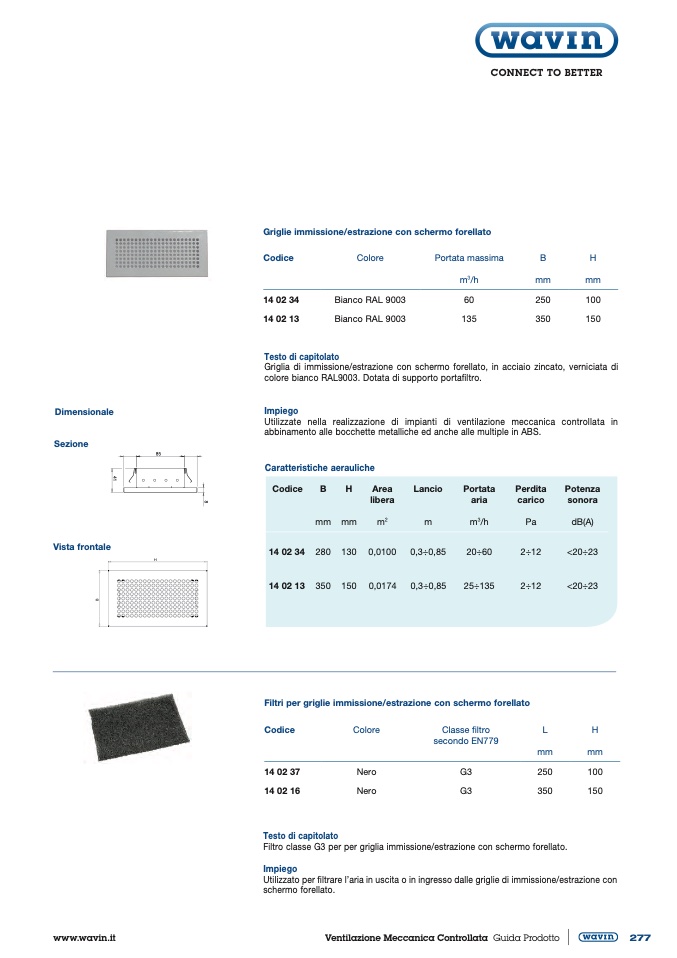

Griglie immissione/estrazione con schermo forellato

Testo di capitolato

CONNECT TO BETTER

H

8

4

1

B

8

5

www.wavin.it

Ventilazione Meccanica Controllata Guida Prodotto

277

85

H

Caratteristiche aerauliche

41

8

Codice

14 02 34

14 02 13

B

H

Area

libera

mm mm

m

2

280 130 0,0100

350 150 0,0174

Lancio

m

0,3÷0,85

0,3÷0,85

Portata

aria

m

3

/h

20÷60

25÷135

Perdita

carico

Pa

2÷12

2÷12

Potenza

sonora

dB(A)

<20÷23

<20÷23

H

mm

100

150

Filtri per griglie immissione/estrazione con schermo forellato

Codice

14 02 37

14 02 16

Testo di capitolato

Colore

Classe filtro

L

secondo EN779

mm

Nero

G3

250

Nero

G3

350

Filtro classe G3 per per griglia immissione/estrazione con schermo forellato.

Impiego

Utilizzato per filtrare l’aria in uscita o in ingresso dalle griglie di immissione/estrazione con

schermo forellato.
