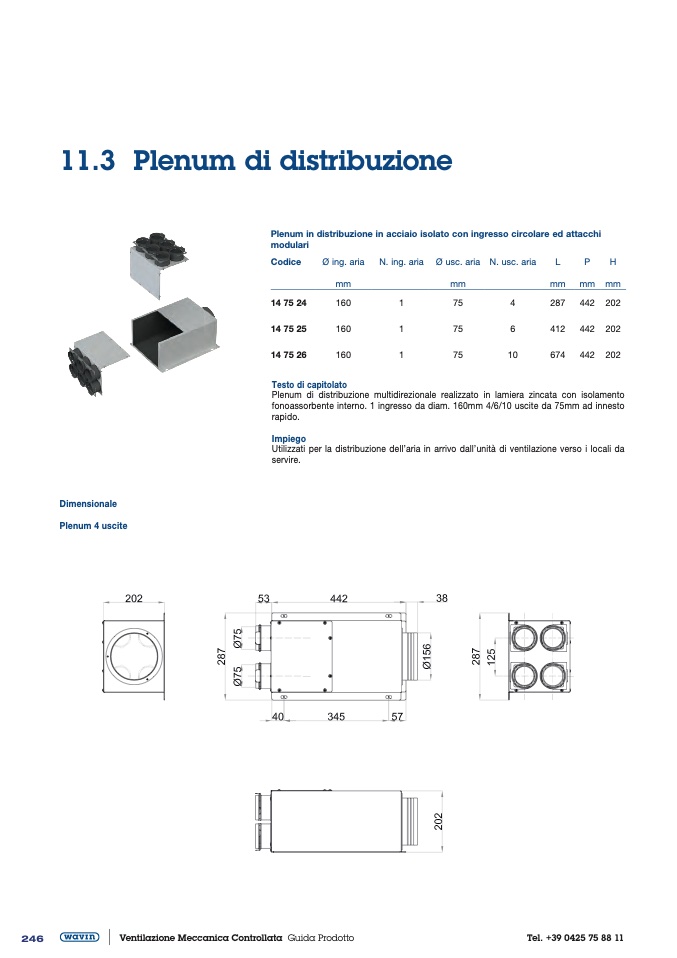

11.3 Plenum di distribuzione

Dimensionale

Plenum 4 uscite

Plenum in distribuzione in acciaio isolato con ingresso circolare ed attacchi

modulari

Codice

14 75 24

14 75 25

14 75 26

Ø ing. aria

mm

160

160

160

N. ing. aria

1

1

1

Ø usc. aria

mm

75

75

75

N. usc. aria

4

6

10

L

P

H

mm

mm mm

287

442 202

412

442 202

674

442 202

Testo di capitolato

Plenum di distribuzione multidirezionale realizzato in lamiera zincata con isolamento

fonoassorbente interno. 1 ingresso da diam. 160mm 4/6/10 uscite da 75mm ad innesto

rapido.

Impiego

Utilizzati per la distribuzione dell’aria in arrivo dall’unità di ventilazione verso i locali da

servire.
