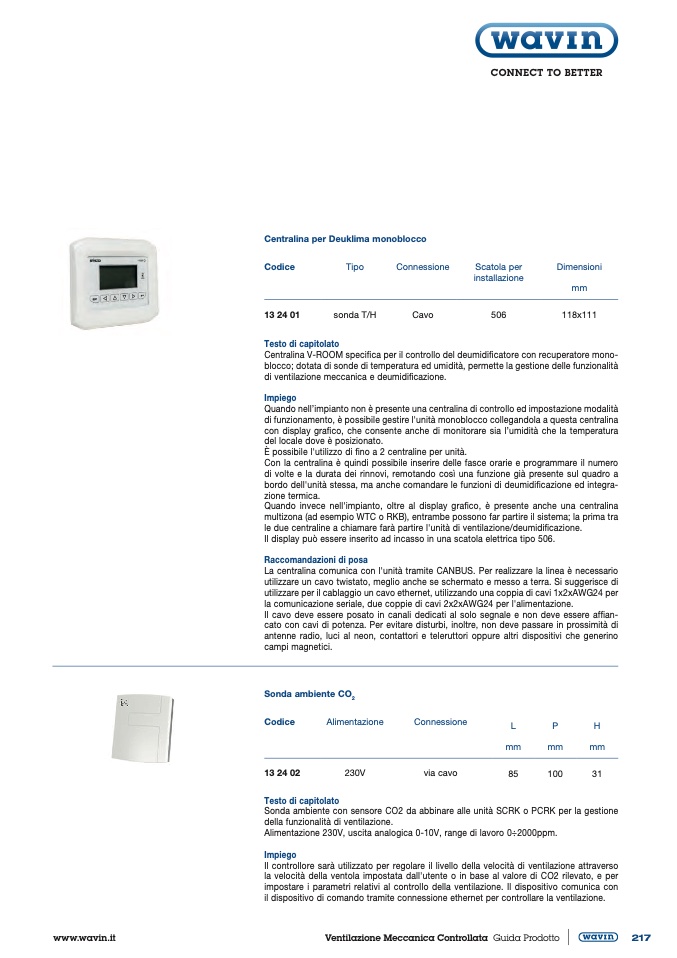

Centralina per Deuklima monoblocco
Codice
Tipo
Connessione
13 24 01
sonda T/H
Cavo
Testo di capitolato
Scatola per
installazione
506
Dimensioni
mm
118x111
Centralina V-ROOM specifica per il controllo del deumidificatore con recuperatore mono-
blocco; dotata di sonde di temperatura ed umidità, permette la gestione delle funzionalità
di ventilazione meccanica e deumidificazione.
Impiego
Quando nell’impianto non è presente una centralina di controllo ed impostazione modalità
di funzionamento, è possibile gestire l'unità monoblocco collegandola a questa centralina
con display grafico, che consente anche di monitorare sia l’umidità che la temperatura
del locale dove è posizionato.
È possibile l'utilizzo di fino a 2 centraline per unità.
Con la centralina è quindi possibile inserire delle fasce orarie e programmare il numero
di volte e la durata dei rinnovi, remotando così una funzione già presente sul quadro a
bordo dell'unità stessa, ma anche comandare le funzioni di deumidificazione ed integra-
zione termica.
Quando invece nell'impianto, oltre al display grafico, è presente anche una centralina
multizona (ad esempio WTC o RKB), entrambe possono far partire il sistema; la prima tra
le due centraline a chiamare farà partire l'unità di ventilazione/deumidificazione.
Il display può essere inserito ad incasso in una scatola elettrica tipo 506.
Raccomandazioni di posa
La centralina comunica con l'unità tramite CANBUS. Per realizzare la linea è necessario
utilizzare un cavo twistato, meglio anche se schermato e messo a terra. Si suggerisce di
utilizzare per il cablaggio un cavo ethernet, utilizzando una coppia di cavi 1x2xAWG24 per
la comunicazione seriale, due coppie di cavi 2x2xAWG24 per l'alimentazione.
Il cavo deve essere posato in canali dedicati al solo segnale e non deve essere affian-
cato con cavi di potenza. Per evitare disturbi, inoltre, non deve passare in prossimità di
antenne radio, luci al neon, contattori e teleruttori oppure altri dispositivi che generino
campi magnetici.
CONNECT TO BETTER
Sonda ambiente CO
2
Codice
Alimentazione
Connessione
via cavo
L
P
H
mm
mm
mm
85
100
31
www.wavin.it
Ventilazione Meccanica Controllata Guida Prodotto
217
13 24 02
Testo di capitolato
230V
Sonda ambiente con sensore CO2 da abbinare alle unità SCRK o PCRK per la gestione
della funzionalità di ventilazione.
Alimentazione 230V, uscita analogica 0-10V, range di lavoro 0÷2000ppm.
Impiego
Il controllore sarà utilizzato per regolare il livello della velocità di ventilazione attraverso
la velocità della ventola impostata dall'utente o in base al valore di CO2 rilevato, e per
impostare i parametri relativi al controllo della ventilazione. Il dispositivo comunica con
il dispositivo di comando tramite connessione ethernet per controllare la ventilazione.
