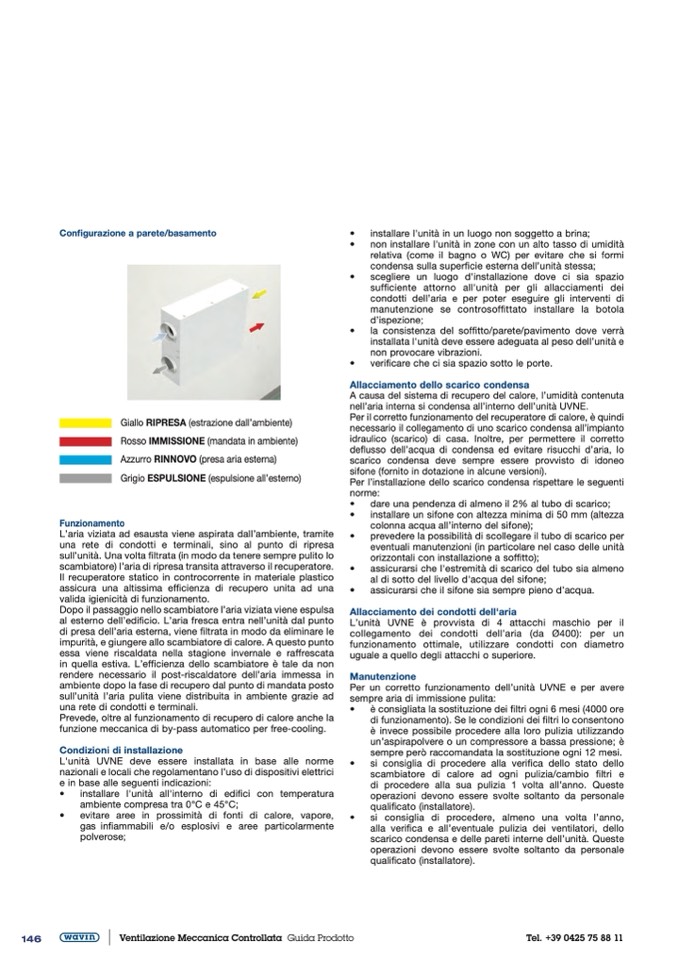

Configurazione a parete/basamento
Giallo RIPRESA (estrazione dall’ambiente)
Rosso IMMISSIONE (mandata in ambiente)
Azzurro RINNOVO (presa aria esterna)
Grigio ESPULSIONE (espulsione all’esterno)
Funzionamento
L’aria viziata ad esausta viene aspirata dall’ambiente, tramite
una rete di condotti e terminali, sino al punto di ripresa
sull’unità. Una volta filtrata (in modo da tenere sempre pulito lo
scambiatore) l’aria di ripresa transita attraverso il recuperatore.
Il recuperatore statico in controcorrente in materiale plastico
assicura una altissima efficienza di recupero unita ad una
valida igienicità di funzionamento.
Dopo il passaggio nello scambiatore l’aria viziata viene espulsa
al esterno dell’edificio. L’aria fresca entra nell’unità dal punto
di presa dell’aria esterna, viene filtrata in modo da eliminare le
impurità, e giungere allo scambiatore di calore. A questo punto
essa viene riscaldata nella stagione invernale e raffrescata
in quella estiva. L’efficienza dello scambiatore è tale da non
rendere necessario il post-riscaldatore dell’aria immessa in
ambiente dopo la fase di recupero dal punto di mandata posto
sull’unità l’aria pulita viene distribuita in ambiente grazie ad
una rete di condotti e terminali.
Prevede, oltre al funzionamento di recupero di calore anche la
funzione meccanica di by-pass automatico per free-cooling.
Condizioni di installazione
L'unità UVNE deve essere installata in base alle norme
nazionali e locali che regolamentano l’uso di dispositivi elettrici
e in base alle seguenti indicazioni:
•
installare l'unità in un luogo non soggetto a brina;
•
non installare l'unità in zone con un alto tasso di umidità
relativa (come il bagno o WC) per evitare che si formi
condensa sulla superficie esterna dell’unità stessa;
•
scegliere un luogo d'installazione dove ci sia spazio
sufficiente attorno all'unità per gli allacciamenti dei
condotti dell’aria e per poter eseguire gli interventi di
manutenzione se controsoffittato installare la botola
d’ispezione;
•
la consistenza del soffitto/parete/pavimento dove verrà
installata l'unità deve essere adeguata al peso dell’unità e
non provocare vibrazioni.
•
verificare che ci sia spazio sotto le porte.
Allacciamento dello scarico condensa
A causa del sistema di recupero del calore, l’umidità contenuta
nell’aria interna si condensa all’interno dell’unità UVNE.
Per il corretto funzionamento del recuperatore di calore, è quindi
necessario il collegamento di uno scarico condensa all’impianto
idraulico (scarico) di casa. Inoltre, per permettere il corretto
deflusso dell’acqua di condensa ed evitare risucchi d’aria, lo
scarico condensa deve sempre essere provvisto di idoneo
sifone (fornito in dotazione in alcune versioni).
Per l’installazione dello scarico condensa rispettare le seguenti
norme:
•
dare una pendenza di almeno il 2% al tubo di scarico;
•
installare un sifone con altezza minima di 50 mm (altezza
colonna acqua all’interno del sifone);
•
prevedere la possibilità di scollegare il tubo di scarico per
eventuali manutenzioni (in particolare nel caso delle unità
orizzontali con installazione a soffitto);
•
assicurarsi che l'estremità di scarico del tubo sia almeno
al di sotto del livello d'acqua del sifone;
•
assicurarsi che il sifone sia sempre pieno d’acqua.
Allacciamento dei condotti dell'aria
L’unità UVNE è provvista di 4 attacchi maschio per il
collegamento dei condotti dell’aria (da Ø400): per un
funzionamento ottimale, utilizzare condotti con diametro
uguale a quello degli attacchi o superiore.
Manutenzione
Per un corretto funzionamento dell’unità UVNE e per avere
sempre aria di immissione pulita:
•
è consigliata la sostituzione dei filtri ogni 6 mesi (4000 ore
di funzionamento). Se le condizioni dei filtri lo consentono
è invece possibile procedere alla loro pulizia utilizzando
un’aspirapolvere o un compressore a bassa pressione; è
sempre però raccomandata la sostituzione ogni 12 mesi.
•
si consiglia di procedere alla verifica dello stato dello
scambiatore di calore ad ogni pulizia/cambio filtri e
di procedere alla sua pulizia 1 volta all’anno. Queste
operazioni devono essere svolte soltanto da personale
qualificato (installatore).
•
si consiglia di procedere, almeno una volta l’anno,
alla verifica e all’eventuale pulizia dei ventilatori, dello
scarico condensa e delle pareti interne dell’unità. Queste
operazioni devono essere svolte soltanto da personale
qualificato (installatore).
•
•
installare l'unità all'interno di edifici con temperatura
ambiente compresa tra 0°C e 45°C;
evitare aree in prossimità di fonti di calore, vapore,
gas infiammabili e/o esplosivi e aree particolarmente
polverose;
