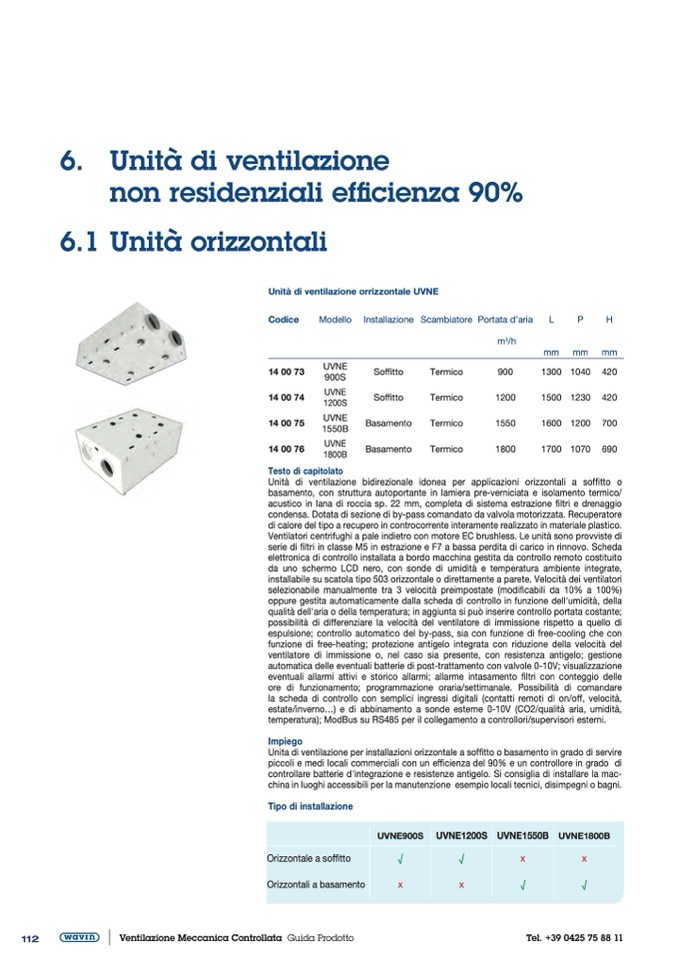

6. Unità di ventilazione
non residenziali efficienza 90%
6.1 Unità orizzontali
Unità di ventilazione orrizzontale UVNE
Codice
14 00 73
14 00 74
14 00 75
14 00 76
P
H
mm mm mm
1300 1040 420
1500 1230 420
1600 1200 700
1700 1070 690
Modello Installazione Scambiatore Portata d’aria
L
m
3
/h
UVNE
Soffitto
900S
UVNE
Soffitto
1200S
UVNE
Basamento
1550B
UVNE
Basamento
1800B
Termico
Termico
Termico
Termico
900
1200
1550
1800
Testo di capitolato
Unità di ventilazione bidirezionale idonea per applicazioni orizzontali a soffitto o
basamento, con struttura autoportante in lamiera pre-verniciata e isolamento termico/
acustico in lana di roccia sp. 22 mm, completa di sistema estrazione filtri e drenaggio
condensa. Dotata di sezione di by-pass comandato da valvola motorizzata. Recuperatore
di calore del tipo a recupero in controcorrente interamente realizzato in materiale plastico.
Ventilatori centrifughi a pale indietro con motore EC brushless. Le unità sono provviste di
serie di filtri in classe M5 in estrazione e F7 a bassa perdita di carico in rinnovo. Scheda
elettronica di controllo installata a bordo macchina gestita da controllo remoto costituito
da uno schermo LCD nero, con sonde di umidità e temperatura ambiente integrate,
installabile su scatola tipo 503 orizzontale o direttamente a parete. Velocità dei ventilatori
selezionabile manualmente tra 3 velocità preimpostate (modificabili da 10% a 100%)
oppure gestita automaticamente dalla scheda di controllo in funzione dell'umidità, della
qualità dell'aria o della temperatura; in aggiunta si può inserire controllo portata costante;
possibilità di differenziare la velocità del ventilatore di immissione rispetto a quello di
espulsione; controllo automatico del by-pass, sia con funzione di free-cooling che con
funzione di free-heating; protezione antigelo integrata con riduzione della velocità del
ventilatore di immissione o, nel caso sia presente, con resistenza antigelo; gestione
automatica delle eventuali batterie di post-trattamento con valvole 0-10V; visualizzazione
eventuali allarmi attivi e storico allarmi; allarme intasamento filtri con conteggio delle
ore di funzionamento; programmazione oraria/settimanale. Possibilità di comandare
la scheda di controllo con semplici ingressi digitali (contatti remoti di on/off, velocità,
estate/inverno...) e di abbinamento a sonde esterne 0-10V (CO2/qualità aria, umidità,
temperatura); ModBus su RS485 per il collegamento a controllori/supervisori esterni.
Impiego
Unita di ventilazione per installazioni orizzontale a soffitto o basamento in grado di servire
piccoli e medi locali commerciali con un efficienza del 90% e un controllore in grado di
controllare batterie d'integrazione e resistenze antigelo. Si consiglia di installare la mac-
china in luoghi accessibili per la manutenzione esempio locali tecnici, disimpegni o bagni.
Tipo di installazione
Orizzontale a soffitto
√
√
Orizzontali a basamento
x
x
x
x
√
√
UVNE900S UVNE1200S UVNE1550B UVNE1800B
