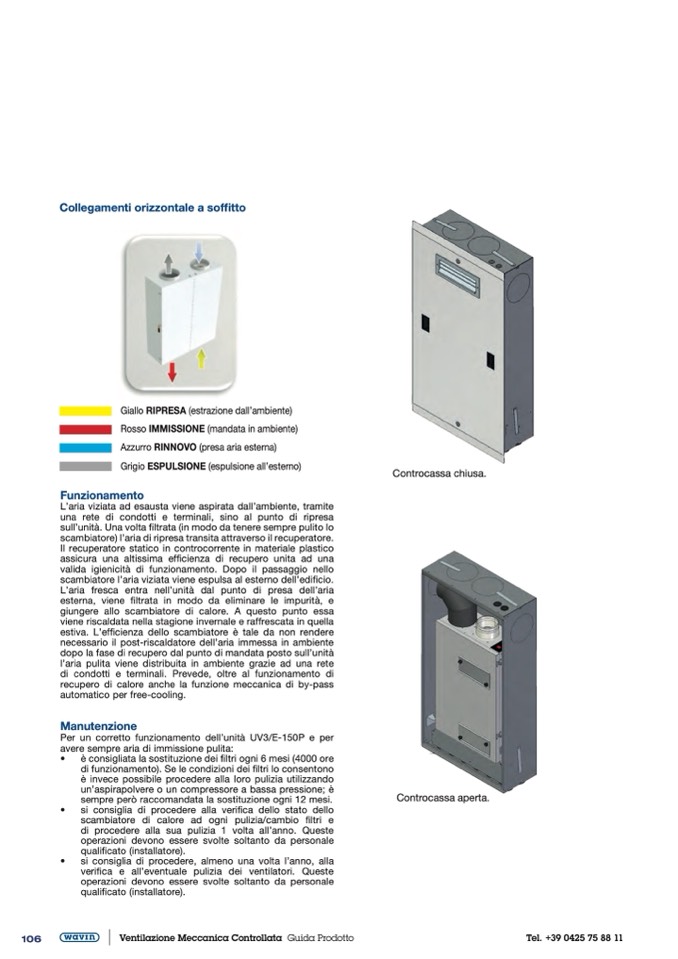

Collegamenti orizzontale a soffitto
Giallo RIPRESA (estrazione dall’ambiente)
Rosso IMMISSIONE (mandata in ambiente)
Azzurro RINNOVO (presa aria esterna)
Grigio ESPULSIONE (espulsione all’esterno)
Funzionamento
L’aria viziata ad esausta viene aspirata dall’ambiente, tramite
una rete di condotti e terminali, sino al punto di ripresa
sull’unità. Una volta filtrata (in modo da tenere sempre pulito lo
scambiatore) l’aria di ripresa transita attraverso il recuperatore.
Il recuperatore statico in controcorrente in materiale plastico
assicura una altissima efficienza di recupero unita ad una
valida igienicità di funzionamento. Dopo il passaggio nello
scambiatore l’aria viziata viene espulsa al esterno dell’edificio.
L’aria fresca entra nell’unità dal punto di presa dell’aria
esterna, viene filtrata in modo da eliminare le impurità, e
giungere allo scambiatore di calore. A questo punto essa
viene riscaldata nella stagione invernale e raffrescata in quella
estiva. L’efficienza dello scambiatore è tale da non rendere
necessario il post-riscaldatore dell’aria immessa in ambiente
dopo la fase di recupero dal punto di mandata posto sull’unità
l’aria pulita viene distribuita in ambiente grazie ad una rete
di condotti e terminali. Prevede, oltre al funzionamento di
recupero di calore anche la funzione meccanica di by-pass
automatico per free-cooling.
Manutenzione
Per un corretto funzionamento dell’unità UV3/E-150P e per
avere sempre aria di immissione pulita:
Controcassa chiusa.
•
•
•
è consigliata la sostituzione dei filtri ogni 6 mesi (4000 ore
di funzionamento). Se le condizioni dei filtri lo consentono
è invece possibile procedere alla loro pulizia utilizzando
un’aspirapolvere o un compressore a bassa pressione; è
sempre però raccomandata la sostituzione ogni 12 mesi.
si consiglia di procedere alla verifica dello stato dello
scambiatore di calore ad ogni pulizia/cambio filtri e
di procedere alla sua pulizia 1 volta all’anno. Queste
operazioni devono essere svolte soltanto da personale
qualificato (installatore).
si consiglia di procedere, almeno una volta l’anno, alla
verifica e all’eventuale pulizia dei ventilatori. Queste
operazioni devono essere svolte soltanto da personale
qualificato (installatore).
Controcassa aperta.
106
