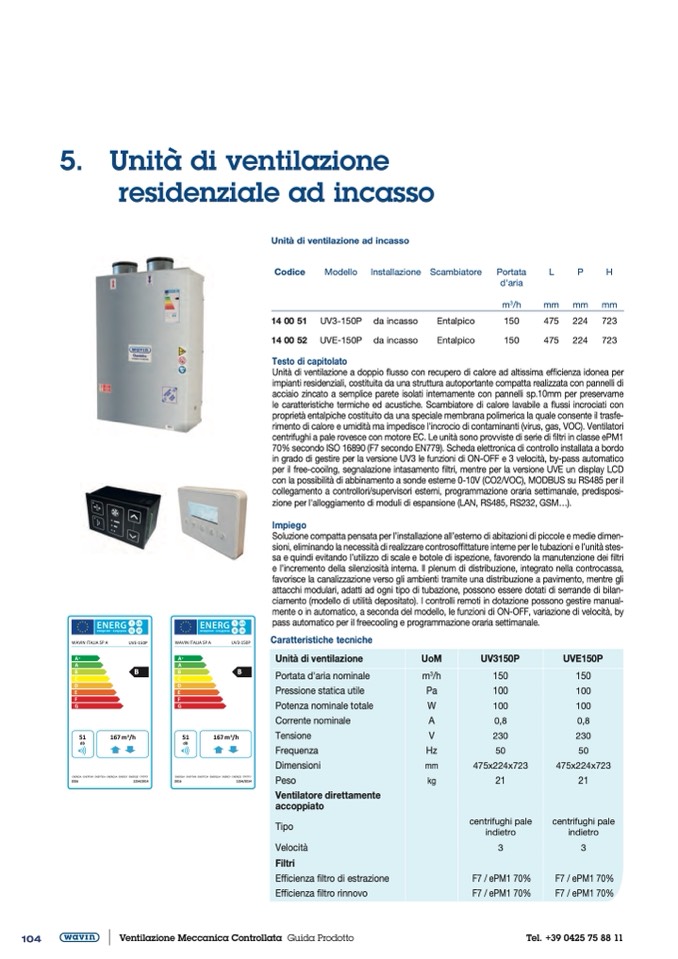

5.

Unità di ventilazione

residenziale ad incasso

Unità di ventilazione ad incasso

Codice

14 00 51

14 00 52

Modello

UV3-150P

UVE-150P

Installazione

da incasso

da incasso

Scambiatore

Entalpico

Entalpico

Portata

L

d'aria

m

3

/h

mm

150

475

150

475

P

H

mm mm

224

723

224

723

Testo di capitolato

Unità di ventilazione a doppio flusso con recupero di calore ad altissima efficienza idonea per

impianti residenziali, costituita da una struttura autoportante compatta realizzata con pannelli di

acciaio zincato a semplice parete isolati internamente con pannelli sp.10mm per preservarne

le caratteristiche termiche ed acustiche. Scambiatore di calore lavabile a flussi incrociati con

proprietà entalpiche costituito da una speciale membrana polimerica la quale consente il trasfe-

rimento di calore e umidità ma impedisce l'incrocio di contaminanti (virus, gas, VOC). Ventilatori

centrifughi a pale rovesce con motore EC. Le unità sono provviste di serie di filtri in classe ePM1

70% secondo ISO 16890 (F7 secondo EN779). Scheda elettronica di controllo installata a bordo

in grado di gestire per la versione UV3 le funzioni di ON-OFF e 3 velocità, by-pass automatico

per il free-cooilng, segnalazione intasamento filtri, mentre per la versione UVE un display LCD

con la possibilità di abbinamento a sonde esterne 0-10V (CO2/VOC), MODBUS su RS485 per il

collegamento a controllori/supervisori esterni, programmazione oraria settimanale, predisposi-

zione per l'alloggiamento di moduli di espansione (LAN, RS485, RS232, GSM...).

Impiego

Soluzione compatta pensata per l’installazione all’esterno di abitazioni di piccole e medie dimen-

sioni, eliminando la necessità di realizzare controsoffittature interne per le tubazioni e l’unità stes-

sa e quindi evitando l’utilizzo di scale e botole di ispezione, favorendo la manutenzione dei filtri

e l’incremento della silenziosità interna. Il plenum di distribuzione, integrato nella controcassa,

favorisce la canalizzazione verso gli ambienti tramite una distribuzione a pavimento, mentre gli

attacchi modulari, adatti ad ogni tipo di tubazione, possono essere dotati di serrande di bilan-

ciamento (modello di utilità depositato). I controlli remoti in dotazione possono gestire manual-

mente o in automatico, a seconda del modello, le funzioni di ON-OFF, variazione di velocità, by

pass automatico per il freecooling e programmazione oraria settimanale.

WAVIN ITALIA SP A

UVE-150P

A

++

A

+

B

51

167m

3

/h

dB

ENERGIA · ЕНЕРГИЯ · ΕΝΕΡΓΕΙΑ · ENERGIJA · ENERGY · ENERGIE

2016

1254/2014

WAVIN ITALIA SP A

UV3-150P

A

++

A

+

B

51

167m

3

/h

dB

ENERGIA · ЕНЕРГИЯ · ΕΝΕΡΓΕΙΑ · ENERGIJA · ENERGY · ENERGIE

2016

1254/2014

Caratteristiche tecniche

Unità di ventilazione

Portata d'aria nominale

Pressione statica utile

Potenza nominale totale

Corrente nominale

Tensione

Frequenza

Dimensioni

Peso

Ventilatore direttamente

accoppiato

Tipo

Velocità

Filtri

Efficienza filtro di estrazione

Efficienza filtro rinnovo

UoM

UV3150P

m

3

/h

150

Pa

100

W

100

A

0,8

V

230

Hz

50

mm

475x224x723

kg

21

centrifughi pale

indietro

3

F7 / ePM1 70%

F7 / ePM1 70%

UVE150P

150

100

100

0,8

230

50

475x224x723

21

centrifughi pale

indietro

3

F7 / ePM1 70%

F7 / ePM1 70%

104
