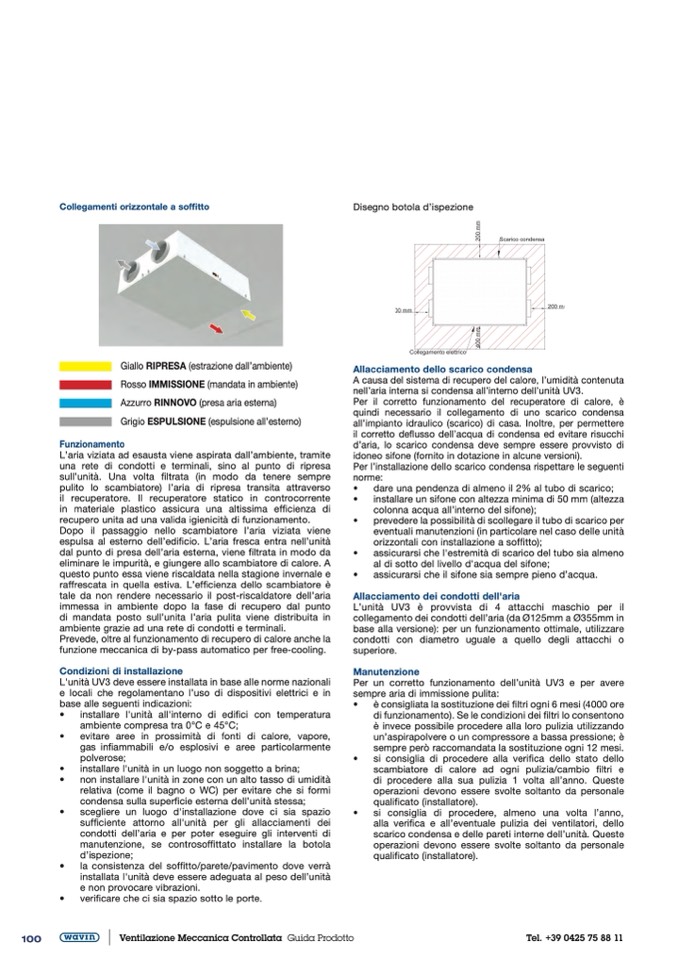

Collegamenti orizzontale a soffitto
Giallo RIPRESA (estrazione dall’ambiente)
Rosso IMMISSIONE (mandata in ambiente)
Azzurro RINNOVO (presa aria esterna)
Grigio ESPULSIONE (espulsione all’esterno)
Funzionamento
L’aria viziata ad esausta viene aspirata dall’ambiente, tramite
una rete di condotti e terminali, sino al punto di ripresa
sull’unità. Una volta filtrata (in modo da tenere sempre
pulito lo scambiatore) l’aria di ripresa transita attraverso
il recuperatore. Il recuperatore statico in controcorrente
in materiale plastico assicura una altissima efficienza di
recupero unita ad una valida igienicità di funzionamento.
Dopo il passaggio nello scambiatore l’aria viziata viene
espulsa al esterno dell’edificio. L’aria fresca entra nell’unità
dal punto di presa dell’aria esterna, viene filtrata in modo da
eliminare le impurità, e giungere allo scambiatore di calore. A
questo punto essa viene riscaldata nella stagione invernale e
raffrescata in quella estiva. L’efficienza dello scambiatore è
tale da non rendere necessario il post-riscaldatore dell’aria
immessa in ambiente dopo la fase di recupero dal punto
di mandata posto sull’unita l’aria pulita viene distribuita in
ambiente grazie ad una rete di condotti e terminali.
Prevede, oltre al funzionamento di recupero di calore anche la
funzione meccanica di by-pass automatico per free-cooling.
Condizioni di installazione
L'unità UV3 deve essere installata in base alle norme nazionali
e locali che regolamentano l’uso di dispositivi elettrici e in
base alle seguenti indicazioni:
Disegno botola d’ispezione
•
•
•
•
•
•
•
installare l'unità all'interno di edifici con temperatura
ambiente compresa tra 0°C e 45°C;
evitare aree in prossimità di fonti di calore, vapore,
gas infiammabili e/o esplosivi e aree particolarmente
polverose;
installare l'unità in un luogo non soggetto a brina;
non installare l'unità in zone con un alto tasso di umidità
relativa (come il bagno o WC) per evitare che si formi
condensa sulla superficie esterna dell’unità stessa;
scegliere un luogo d'installazione dove ci sia spazio
sufficiente attorno all'unità per gli allacciamenti dei
condotti dell’aria e per poter eseguire gli interventi di
manutenzione, se controsoffittato installare la botola
d’ispezione;
la consistenza del soffitto/parete/pavimento dove verrà
installata l'unità deve essere adeguata al peso dell’unità
e non provocare vibrazioni.
verificare che ci sia spazio sotto le porte.
Allacciamento dello scarico condensa
A causa del sistema di recupero del calore, l’umidità contenuta
nell’aria interna si condensa all’interno dell’unità UV3.
Per il corretto funzionamento del recuperatore di calore, è
quindi necessario il collegamento di uno scarico condensa
all’impianto idraulico (scarico) di casa. Inoltre, per permettere
il corretto deflusso dell’acqua di condensa ed evitare risucchi
d’aria, lo scarico condensa deve sempre essere provvisto di
idoneo sifone (fornito in dotazione in alcune versioni).
Per l’installazione dello scarico condensa rispettare le seguenti
norme:
•
dare una pendenza di almeno il 2% al tubo di scarico;
•
installare un sifone con altezza minima di 50 mm (altezza
colonna acqua all’interno del sifone);
•
prevedere la possibilità di scollegare il tubo di scarico per
eventuali manutenzioni (in particolare nel caso delle unità
orizzontali con installazione a soffitto);
•
assicurarsi che l'estremità di scarico del tubo sia almeno
al di sotto del livello d'acqua del sifone;
•
assicurarsi che il sifone sia sempre pieno d’acqua.
Allacciamento dei condotti dell'aria
L’unità UV3 è provvista di 4 attacchi maschio per il
collegamento dei condotti dell’aria (da Ø125mm a Ø355mm in
base alla versione): per un funzionamento ottimale, utilizzare
condotti con diametro uguale a quello degli attacchi o
superiore.
Manutenzione
Per un corretto funzionamento dell’unità UV3 e per avere
sempre aria di immissione pulita:
•
è consigliata la sostituzione dei filtri ogni 6 mesi (4000 ore
di funzionamento). Se le condizioni dei filtri lo consentono
è invece possibile procedere alla loro pulizia utilizzando
un’aspirapolvere o un compressore a bassa pressione; è
sempre però raccomandata la sostituzione ogni 12 mesi.
•
si consiglia di procedere alla verifica dello stato dello
scambiatore di calore ad ogni pulizia/cambio filtri e
di procedere alla sua pulizia 1 volta all’anno. Queste
operazioni devono essere svolte soltanto da personale
qualificato (installatore).
•
si consiglia di procedere, almeno una volta l’anno,
alla verifica e all’eventuale pulizia dei ventilatori, dello
scarico condensa e delle pareti interne dell’unità. Queste
operazioni devono essere svolte soltanto da personale
qualificato (installatore).
