P.E.max

16 bar

T.E.max

110°C

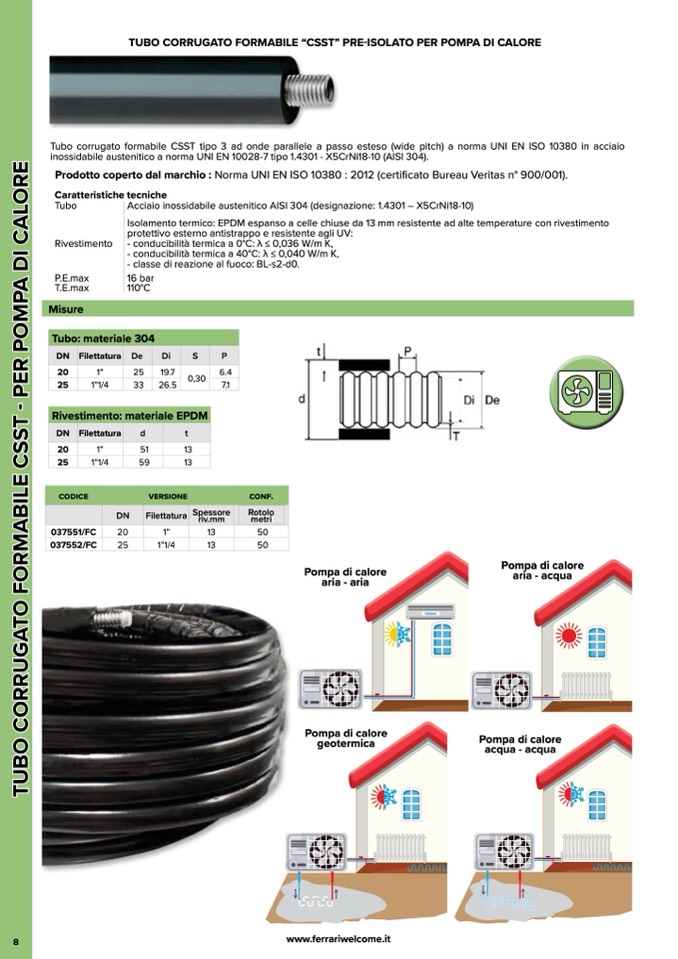

TUBO CORRUGATO FORMABILE “CSST” PRE-ISOLATO PER POMPA DI CALORE

Tubo corrugato formabile CSST tipo 3 ad onde parallele a passo esteso (wide pitch) a norma UNI EN ISO 10380 in acciaio

inossidabile austenitico a norma UNI EN 10028-7 tipo 1.4301 - X5CrNi18-10 (AISI 304).

Prodotto coperto dal marchio : Norma UNI EN ISO 10380 : 2012 (certificato Bureau Veritas n° 900/001).

Caratteristiche tecniche

Tubo

Acciaio inossidabile austenitico AISI 304 (designazione: 1.4301 – X5CrNi18-10)

Isolamento termico: EPDM espanso a celle chiuse da 13 mm resistente ad alte temperature con rivestimento

protettivo esterno antistrappo e resistente agli UV:

Rivestimento - conducibilità termica a 0°C: λ ≤ 0,036 W/m K,

- conducibilità termica a 40°C: λ ≤ 0,040 W/m K,

- classe di reazione al fuoco: BL-s2-d0.

Pompa di calore

aria - aria

Pompa di calore aria - aria

Pompa di calore

geotermica

Pompa di calore

aria - acqua

Pompa di calore geotermica

Pompa di calore acqua - acqua

Pompa di calore

acqua - acqua

Pompa di calore aria - acqua

Misure

Tubo: materiale 304

DN

Filettatura

De

Di

S

P

20

1”

25

19.7

0,30

6.4

25

1”1/4

33

26.5

7.1

Rivestimento: materiale EPDM

DN

Filettatura

d

t

20

1”

51

13

25

1”1/4

59

13

codice

versione

conf.

DN

Filettatura

Spessore

riv.mm

Rotolo

metri

037551/FC

20

1”

13

50

037552/FC

25

1”1/4

13

50
