150,0
140,0
130,0
120,0
110,0
100,0
90,0
80,0
70,0
60,0
50,0
40,0
30,0
20,0
10,0
Resa termica riscaldamento
Passo 10 cm
Passo 15 cm

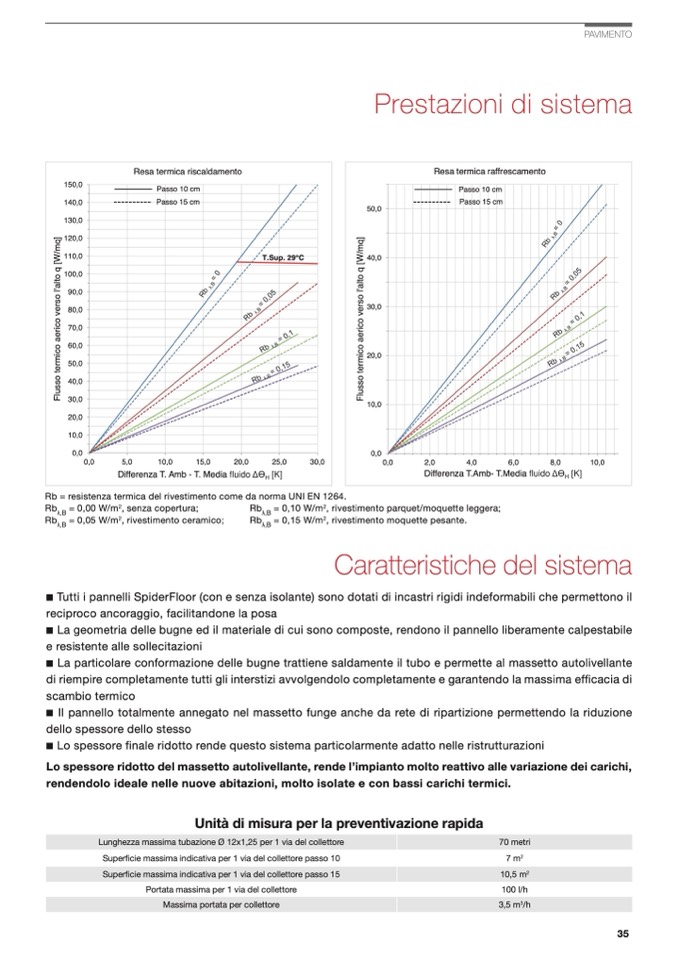

Prestazioni di sistema
Resa termica raffrescamento
Passo 10 cm
50,0
Passo 15 cm
T.Sup. 29°C
40,0
30,0
20,0
10,0
0,0
0,0
5,0
10,0
15,0
20,0
25,0
30,0
0,0
0,0
2,0
4,0
6,0
8,0
10,0
Differenza T. Amb - T. Media
Differenza T.Amb- T.Media
Rb = resistenza termica del rivestimento come da norma UNI EN 1264.
Rb
λ,B
= 0,00 W/m
2
, senza copertura;
Rb
λ,B
= 0,10 W/m
2
, rivestimento parquet/moquette leggera;
Rb
λ,B
= 0,05 W/m
2
, rivestimento ceramico;
Rb
λ,B
= 0,15 W/m
2
, rivestimento moquette pesante.
Caratteristiche del sistema
Tutti i pannelli SpiderFloor (con e senza isolante) sono dotati di incastri rigidi indeformabili che permettono il
reciproco ancoraggio, facilitandone la posa
La geometria delle bugne ed il materiale di cui sono composte, rendono il pannello liberamente calpestabile
e resistente alle sollecitazioni
La particolare conformazione delle bugne trattiene saldamente il tubo e permette al massetto autolivellante
di riempire completamente tutti gli interstizi avvolgendolo completamente e garantendo la massima efficacia di
scambio termico
Il pannello totalmente annegato nel massetto funge anche da rete di ripartizione permettendo la riduzione
dello spessore dello stesso
Lo spessore finale ridotto rende questo sistema particolarmente adatto nelle ristrutturazioni
Lo spessore ridotto del massetto autolivellante, rende l’impianto molto reattivo alle variazione dei carichi,
rendendolo ideale nelle nuove abitazioni, molto isolate e con bassi carichi termici.
Unità di misura per la preventivazione rapida
Lunghezza massima tubazione Ø 12x1,25 per 1 via del collettore
Superficie massima indicativa per 1 via del collettore passo 10
Superficie massima indicativa per 1 via del collettore passo 15
Portata massima per 1 via del collettore
Massima portata per collettore
70 metri
7 m
2
10,5 m
2
100 l/h
3,5 m
3
/h
PAVIMENTO
F
l
u
s
s
o
t
e
r
m
i
c
o
a
e
r
i
c
o
v
e
r
s
o
l
'
a
l
t
o
q
[
W
/
m
q
]
F
l
u
s
s
o
t
e
r
m
i
c
o
a
e
r
i
c
o
v
e
r
s
o
l
'
a
l
t
o
q
[
W
/
m
q
]
35
