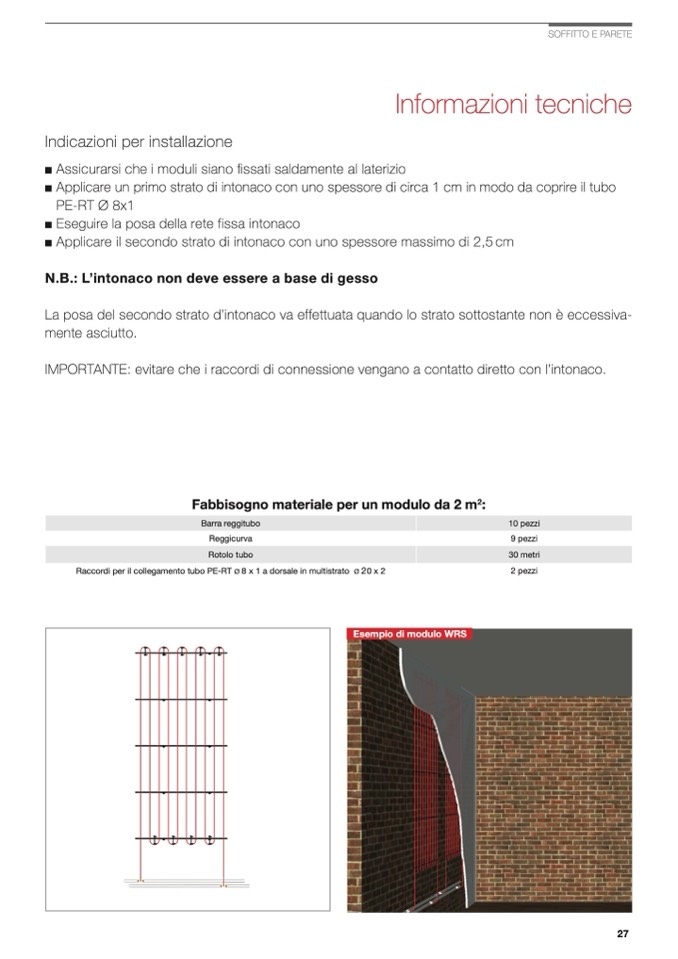

Indicazioni per installazione

Assicurarsi che i moduli siano fissati saldamente al laterizio

Applicare un primo strato di intonaco con uno spessore di circa 1 cm in modo da coprire il tubo

PE-RT Ø 8x1

Eseguire la posa della rete fissa intonaco

Applicare il secondo strato di intonaco con uno spessore massimo di 2,5 cm

N.B.: L’intonaco non deve essere a base di gesso

La posa del secondo strato d’intonaco va effettuata quando lo strato sottostante non è eccessiva-

mente asciutto.

IMPORTANTE: evitare che i raccordi di connessione vengano a contatto diretto con l’intonaco.

Fabbisogno materiale per un modulo da 2 m

2

:

Raccordi per il collegamento tubo PE-RT Ø 8 x 1 a dorsale in multistrato Ø 20 x 2

2 pezzi

Informazioni tecniche

SOFFITTO E PARETE

Barra reggitubo 10 pezzi

Reggicurva 9 pezzi

Rotolo tubo 30 metri

Esempio di modulo WRS

27
