5

100

dimensioni e peso

Bv15

H mm 200

L

mm 90

A mm 9 +(np

*

x2,3)

E

mm 20

O

mm 46

V

mm 159

D (filettati)

pollici 3/4”

Peso Kg 1 +(np

*

x0,08)

attacchi paraLLeLi

Primario

Secondario

Entrata

Uscita

Entrata

Uscita

P1

P4

S3

S2

caratteristiche

Bv15

Superficie di scambio m

2

0,15 x (np*- 2)

Volume per canale

lt 0,02 x (np*- 1)

Portata max.

m

3

/h 6

codice

versione

conf

.

note

067067

10 piastre

1

067068

20 piastre

1

067069

40 piastre

1

codice

versione

conf

.

note

112069

Sicurezza semplice

1

112070

Doppia sicurezza

1

codice

versione

conf

.

note

050420

STS - 20-R

1

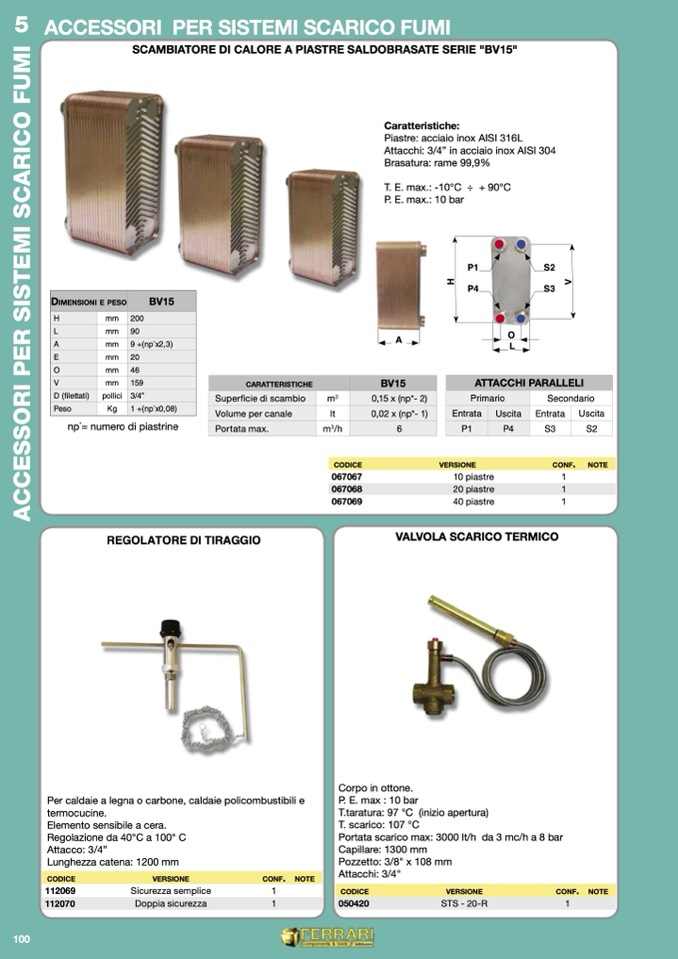

ACCESSORI PER SISTEMI SCARICO FUMI

SCAMBIATORE DI CALORE A PIASTRE SALDOBRASATE SERIE "BV15"

Caratteristiche:

Piastre: acciaio inox AISI 316L

Attacchi: 3/4” in acciaio inox AISI 304

Brasatura: rame 99,9%

T. E. max.: -10°C ÷ + 90°C

P. E. max.: 10 bar

P1

P4

A

S2

S3

O

L

np

*

= numero di piastrine

REGOLATORE DI TIRAGGIO

Per caldaie a legna o carbone, caldaie policombustibili e

termocucine.

Elemento sensibile a cera.

Regolazione da 40°C a 100° C

Attacco: 3/4”

Lunghezza catena: 1200 mm

VALVOLA SCARICO TERMICO

Corpo in ottone.

P. E. max : 10 bar

T.taratura: 97 °C (inizio apertura)

T. scarico: 107 °C

Portata scarico max: 3000 lt/h da 3 mc/h a 8 bar

Capillare: 1300 mm

Pozzetto: 3/8" x 108 mm

Attacchi: 3/4"
