A

VENTILAZIONE RESIDENZIALE

[1]

[2]

[3]

[4]

[1] [2] Esempi di installazione [3] Condotto di

scarico di ridotte dimensioni. [4] Valvola di non

ritorno sul condotto di scarico.

VERSIONI DISPONIBILI

•4 modelli, disponibili anche nelle versioni con timer, con sensore di umidità e con

rilevatore di presenza.

CARATTERISTICHE TECNICHE

•Involucri in resina plastica (ABS) bianca resistente agli urti e all’invecchiamento

riconducibile all’esposizione al sole (“UV resistant”).

•Motori a poli schermati, termicamente protetti, con alberi montati su cuscinetti a

sfere per garantire il prolungato (almeno 30.000 h) servizio continuo alla temperatura

massima di targa. Possibilità di regolazione in velocità mediante dispositivi accessori

Vortice.

•Giranti centrifughe a pale avanti stampate in resina plastica resistente agli agenti

aggressivi.

• Valvole di non ritorno, per evitare il rientro di aria e cattivi odori ad apparecchio spento

•Modello T equipaggiato di timer elettronico per lo spegnimento automatico del

prodotto dopo un tempo prefissato impostabile, in fase di installazione, nell’intervallo

3’-20’ (settaggio di default 3’).

• Modello T-HCS equipaggiato di scheda elettronica con sensore di umidità relativa (UR)

regolabile su 4 livelli di soglia predefiniti (60%, 70%, 80%, 90 %), alternativamente

impostabili in fase di installazione, che determina l’accensione automatica del

ventilatore. La scheda integra un timer elettronico per lo spegnimento automatico

del prodotto dopo il ritorno della UR sotto la soglia prefissata. La durata del timer è

impostabile all’installazione nell’intervallo 3’-20’ (settaggio di default 3’).

•Modello PIR equipaggiato di rilevatore di presenze a infrarossi che determina

l’accensione automatica del ventilatore in presenza di occupanti nel locale asservito.

La scheda integra un timer elettronico per lo spegnimento automatico del prodotto

dopo l’abbandono del locale da parte degli occupanti. La durata del timer è impostabile

all’installazione nell’intervallo 3’-20’ (settaggio di default 3’).

• Prestazioni e sicurezza certificate da ente terzo (¥).

• Grado di protezione da polveri e acqua: IPX4 (adatto all'installazione Zona 1).

• Classe di isolamento elettrico: II (non è richiesta la messa a terra).

94

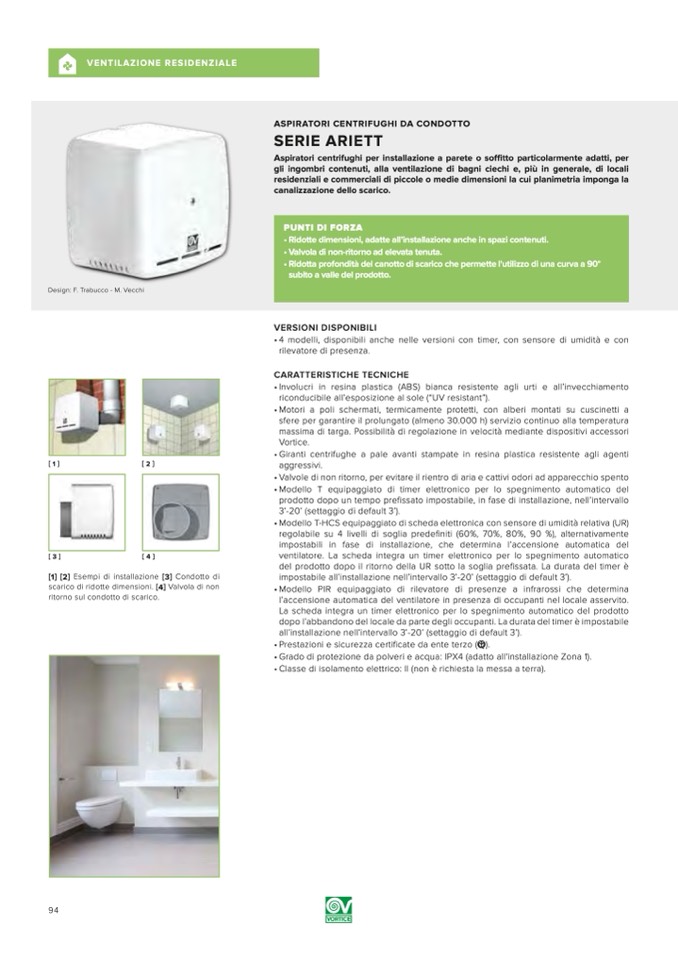

ASPIRATORI CENTRIFUGHI DA CONDOTTO

SERIE ARIETT

Aspiratori centrifughi per installazione a parete o soffitto particolarmente adatti, per

gli ingombri contenuti, alla ventilazione di bagni ciechi e, più in generale, di locali

residenziali e commerciali di piccole o medie dimensioni la cui planimetria imponga la

canalizzazione dello scarico.

PUNTI DI FORZA

• Ridotte dimensioni, adatte all’installazione anche in spazi contenuti.

• Valvola di non-ritorno ad elevata tenuta.

• Ridotta profondità del canotto di scarico che permette l'utilizzo di una curva a 90°

subito a valle del prodotto.

Design: F. Trabucco - M. Vecchi
