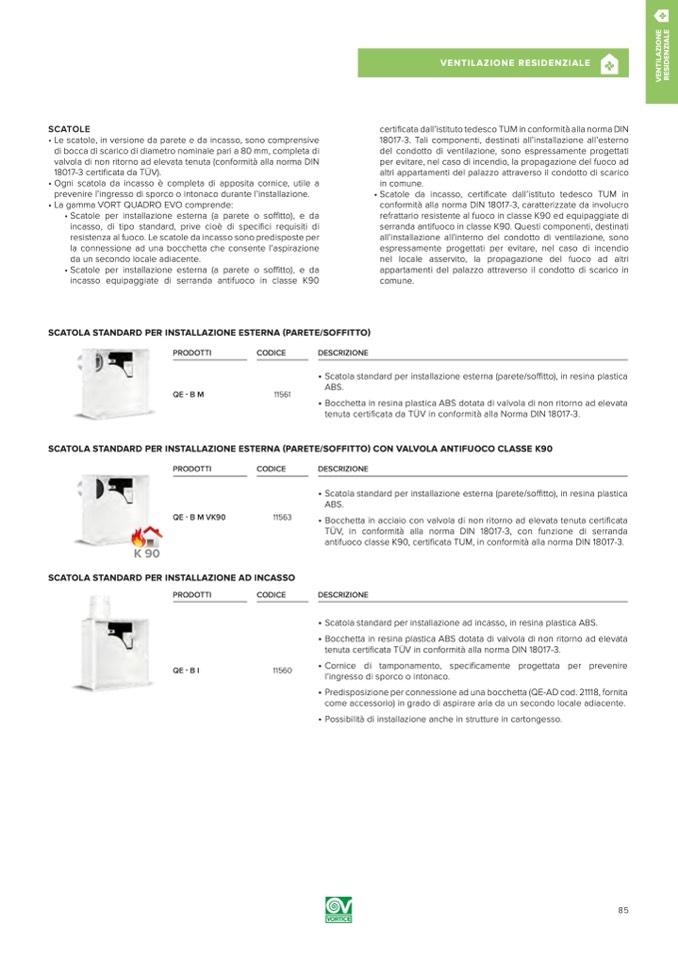

SCATOLE

• Le scatole, in versione da parete e da incasso, sono comprensive

di bocca di scarico di diametro nominale pari a 80 mm, completa di

valvola di non ritorno ad elevata tenuta (conformità alla norma DIN

18017-3 certificata da TÜV).

• Ogni scatola da incasso è completa di apposita cornice, utile a

prevenire l’ingresso di sporco o intonaco durante l’installazione.

• La gamma VORT QUADRO EVO comprende:

• Scatole per installazione esterna (a parete o soffitto), e da

incasso, di tipo standard, prive cioè di specifici requisiti di

resistenza al fuoco. Le scatole da incasso sono predisposte per

la connessione ad una bocchetta che consente l’aspirazione

da un secondo locale adiacente.

• Scatole per installazione esterna (a parete o soffitto), e da

incasso equipaggiate di serranda antifuoco in classe K90

SCATOLA STANDARD PER INSTALLAZIONE ESTERNA (PARETE/SOFFITTO)

certificata dall’istituto tedesco TUM in conformità alla norma DIN

18017-3. Tali componenti, destinati all’installazione all’esterno

del condotto di ventilazione, sono espressamente progettati

per evitare, nel caso di incendio, la propagazione del fuoco ad

altri appartamenti del palazzo attraverso il condotto di scarico

in comune.

• Scatole da incasso, certificate dall’istituto tedesco TUM in

conformità alla norma DIN 18017-3, caratterizzate da involucro

refrattario resistente al fuoco in classe K90 ed equipaggiate di

serranda antifuoco in classe K90. Questi componenti, destinati

all’installazione all’interno del condotto di ventilazione, sono

espressamente progettati per evitare, nel caso di incendio

nel locale asservito, la propagazione del fuoco ad altri

appartamenti del palazzo attraverso il condotto di scarico in

comune.

VENTILAZIONE RESIDENZIALE

A

PRODOTTI

QE - B M

CODICE

11561

DESCRIZIONE

SCATOLA STANDARD PER INSTALLAZIONE ESTERNA (PARETE/SOFFITTO) CON VALVOLA ANTIFUOCO CLASSE K90

PRODOTTI

QE - B M VK90

CODICE

11563

DESCRIZIONE

• Scatola standard per installazione esterna (parete/soffitto), in resina plastica

ABS.

• Bocchetta in acciaio con valvola di non ritorno ad elevata tenuta certificata

TÜV, in conformità alla norma DIN 18017-3, con funzione di serranda

antifuoco classe K90, certificata TUM, in conformità alla norma DIN 18017-3.

DESCRIZIONE

• Scatola standard per installazione ad incasso, in resina plastica ABS.

• Bocchetta in resina plastica ABS dotata di valvola di non ritorno ad elevata

tenuta certificata TÜV in conformità alla norma DIN 18017-3.

•Cornice di tamponamento, specificamente progettata per prevenire

l’ingresso di sporco o intonaco.

• Predisposizione per connessione ad una bocchetta (QE-AD cod. 21118, fornita

come accessorio) in grado di aspirare aria da un secondo locale adiacente.

• Possibilità di installazione anche in strutture in cartongesso.

• Scatola standard per installazione esterna (parete/soffitto), in resina plastica

ABS.

• Bocchetta in resina plastica ABS dotata di valvola di non ritorno ad elevata

tenuta certificata da TÜV in conformità alla Norma DIN 18017-3.

SCATOLA STANDARD PER INSTALLAZIONE AD INCASSO

PRODOTTI

QE - B I

CODICE

11560
